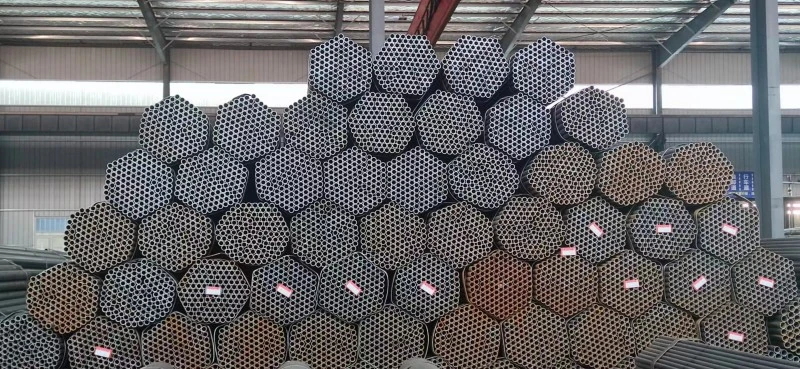

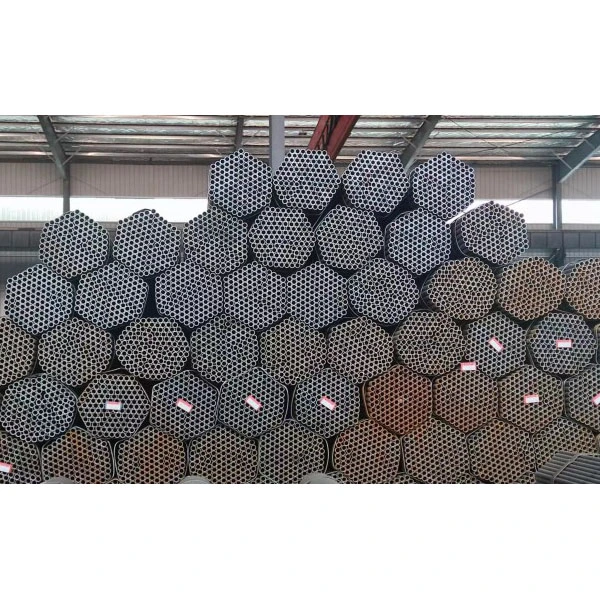

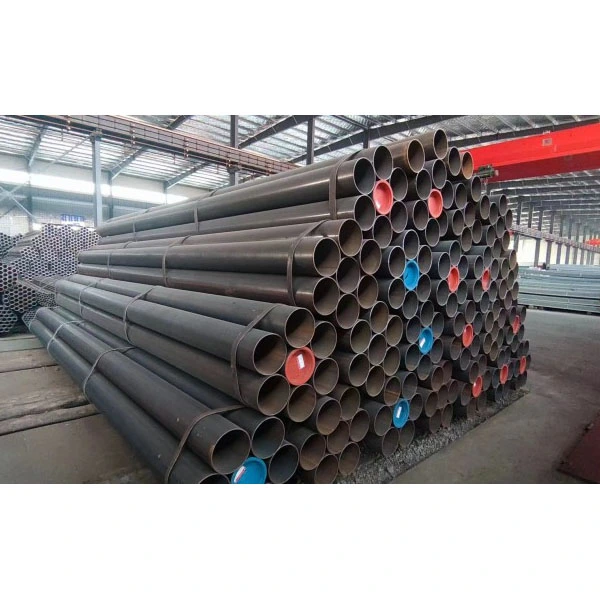

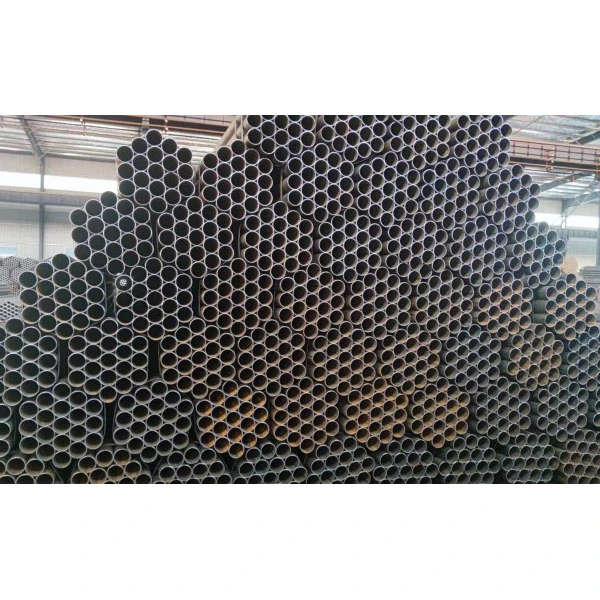

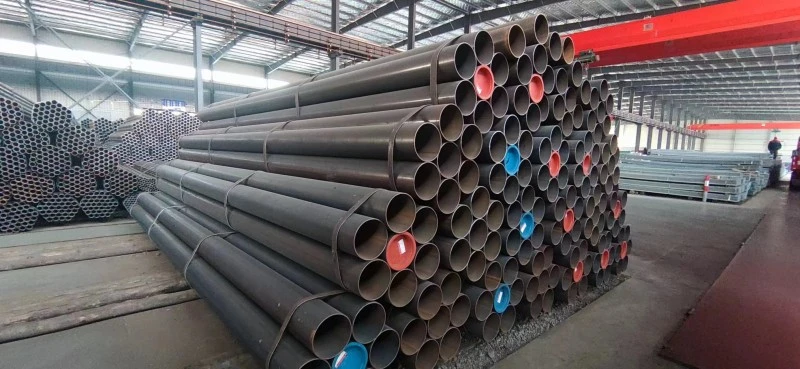

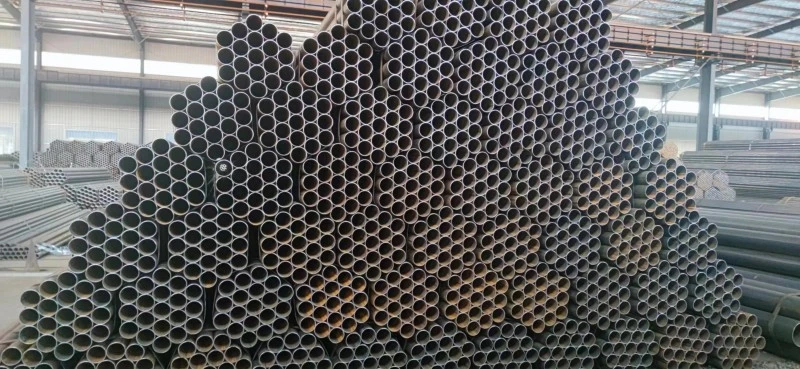

Dünnwandiges längsgeschweißtes Stahlrohr

Das dünnwandige längsgeschweißte Stahlrohr von Zhongtian ist ein leichtes Stahlrohr, das aus Bandstahl oder Stahlblech als Grundmaterial hergestellt, gewalzt und dann entlang einer einzigen Längsschweißnaht geschweißt wird.

- Wandstärke: 1,0–6 mm

- Außendurchmesser: Φ20–Φ610 mm (übliche Spezifikationen Φ33–Φ426 mm)

- Standardlänge: 6 Meter, 12 Meter, Sonderlängen sind ebenfalls erhältlich

- Kernverfahren: Hochfrequenz-Widerstandsschweißen (ERW/HFW)

- Standards: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Gängige Materialien und mechanische Eigenschaften

Dünnwandige längsgeschweißte Stahlrohre bestehen aus hochwertigem Kohlenstoffstahl und sorgen für ein ausgewogenes Verhältnis von struktureller Festigkeit und Verarbeitungsleistung:

1 Q195: Streckgrenze ≥ 195 MPa, geeignet für Gerüste, Leitplanken und Niederdruckwasserleitungen

2 Q215A/B: Streckgrenze ≥ 215 MPa, wird hauptsächlich für den Flüssigkeitstransport und allgemeine Strukturrohre verwendet

3 Q235B: Streckgrenze ≥ 235 MPa MPa, das vielseitigste Material, weit verbreitet im Baugewerbe, in der Wasserversorgung und Entwässerung sowie in Gastransportanwendungen.

4 Q355B: Streckgrenze ≥ 355 MPa, geeignet für tragende Strukturen und die Herstellung mechanischer Geräte.

Produktionsprozess

Als professioneller Hersteller setzt Zhongtian auf einen vollautomatischen Präzisionsproduktionsprozess:

1. Abwickeln → Nivellieren → Kantenbeschnitt

2. Umformprozess: Ausgestattet mit 7–9 Sätzen Gradientenrollen, die schrittweise rollen und formen, um Spannungskonzentrationsprobleme zu vermeiden.

3. Hochfrequenzschweißen: Arbeitsfrequenz 100–500 kHz, der Rand des Rohrrohlings wird sofort auf 1300–1500 °C erhitzt, um ein Schmelzen zu erreichen, und dann wird die metallurgische Verbindung durch Extrusionswalzen abgeschlossen. Beim Schweißen ist kein Zusatzwerkstoff erforderlich.

4. Entfernen der Schweißraupen → Mittelfrequenzglühen zur Spannungsentlastung → Dimensionieren und Richten

5. Ablängen → Leistungstests → Korrosionsschutzbehandlung → Fertigproduktverpackung

- Schweißgeschwindigkeit: 20–30 m/min, bis zu 60 m/min

- Schweißfestigkeit: Nicht weniger als 90 % der Festigkeit des Grundmaterials

- Maßtoleranzen: Außendurchmesserfehler ±0,5 mm, Gleichmäßigkeit der Wandstärke ≥98 %

Kernvorteile

1. Leicht und wirtschaftlich: 20–30 % leichter als nahtlose Stahlrohre mit den gleichen Spezifikationen, wodurch die Gesamtkosten um 15–25 % gesenkt werden.

2. Präzise Abmessungen: Glatte Rohroberfläche, strenge Toleranzkontrolle, hervorragende Kaltbiege- und Schweißleistung und bequeme Installation.

3. Hohe Produktionskapazität: Schnelle Schweißgeschwindigkeit, basierend auf der großen Produktionskapazität der Fabrik, die eine schnelle und großvolumige Lieferung ermöglicht.

4. Stabile Schweißnähte: Einfache Spannungsverteilung in einer einzigen geraden Naht, weniger anfällig für Spannungsüberlagerungen, was zu einer besseren Ermüdungsbeständigkeit führt.

Qualitätskontrollsystem

Strenge Tests während des gesamten Prozesses zur Gewährleistung der Produktsicherheit:

- Vollständiger hydrostatischer Test: Prüfdruck 2,5 MPa, Druck 1 Minute lang ohne Leckage halten

- Zerstörungsfreie Prüfung: Abdeckung von Wirbelstromprüfungen und Ultraschallprüfungen

- Mechanische Tests: Durchführung mehrerer Tests, einschließlich Abflachungs-, Aufweitungs- und Zugtests

- Vollständige Rückverfolgbarkeit: Aufbewahrung von Materialberichten, Ofenchargennummern und Chargenproduktionsaufzeichnungen.

Hauptanwendungsgebiete

Dünnwandige längsgeschweißte Stahlrohre eignen sich für verschiedene Niederdruck-Flüssigkeitstransporte und leichte Strukturanwendungen:

1. Hochbau: Stahlkonstruktionsträger und -säulen, Gerüste, Vorhangfassadenstützen, Handläufe

2. Kommunaltechnik: Wasserversorgungs- und Entwässerungsleitungen, Niederdruck-Gasübertragung, Feuerlöschleitungen

3. Landwirtschaft und Wasserschutz: Bewässerungsleitungen, Tiefbrunnenpumpenrohre, Wasseraufbereitungsleitungen

4. Maschinenbau und Leichtindustrie: Förderrollen, Motorgehäuse, Möbelrohre, Fitnessgeräte

5. Energie und Kommunikation: Kabelschutzrohre, Leitungsrohre, Kabeltrassenhalterungen

Anwendungsfall aus der Praxis

Ein großes Gewerbekomplexprojekt in Shanghai (2024)

Projektanforderungen: Erwerb von 12.000 Metern Q235B-Rohr Φ48×3,0 mm zur Verwendung als Gerüst- und Vorhangfassaden-Stützrohre, entsprechend der Norm GB/T 3091. Die Rohre müssen leicht, maßgenau und zum Korrosionsschutz feuerverzinkt sein.

Lösung von Zhongtian: Verwendung der Hochfrequenz-Widerstandsschweißtechnologie zur Herstellung dünnwandiger, längsgeschweißter Stahlrohre mit einer Zinkbeschichtungsdicke von nicht weniger als 30 Mikrometern.

Anwendungseffekte

1. Im Vergleich zu nahtlosen Stahlrohren werden die Gesamtbeschaffungskosten um 22 % gesenkt;

2. Die Toleranz des Außendurchmessers wird auf ±0,3 mm kontrolliert, was dazu führt, dass es bei der Abnahme vor Ort keine fehlerhaften Produkte gibt;

3. Standardisierte Rohrenden verbessern die Installationseffizienz um 30 %;

4. In den fünf Jahren seit der Inbetriebnahme zeigten die Rohre keine Anzeichen von Rost, Verformung oder Schweißschäden.

FAQ

F1: Welchem ​​Druck können dünnwandige, gerade nahtgeschweißte Stahlrohre von Zhongtian standhalten?

A: Dieses Produkt ist für Drücke ≤2,5 MPa ausgelegt und erfüllt die Anforderungen der Wasserversorgung, Gasversorgung, Druckluftversorgung und herkömmlicher struktureller Anwendungen. Es wird nicht für Hochdruckanwendungen oder Temperaturen über 450 °C empfohlen.

F2: Wie stellt Zhongtian die Qualität und Zuverlässigkeit der Schweißnähte sicher?

A: Wir verwenden Hochfrequenz-Widerstandsschweißen und kontrollieren alle Prozessparameter streng, wodurch eine Schweißnahtfestigkeit von über 90 % des Grundmaterials erreicht wird. Alle fertigen Produkte werden zu 100 % einer hydrostatischen Prüfung sowie einer zerstörungsfreien Wirbelstrom- und Ultraschallprüfung unterzogen und nur diejenigen, die bestanden haben, werden versendet.

F3: Was sind die Standardlieferzeiten und Anpassungsdienste für unsere Produkte?

A: Für Standardspezifikationen von 6 Metern und 12 Metern beträgt die Lieferzeit 7 bis 10 Tage. Sonderlängen von 1 bis 18 Metern sind auf Anfrage erhältlich. Wir bieten auch Feuerverzinkung, Epoxidbeschichtung zum Korrosionsschutz und Rohrendenbearbeitungsdienste wie Abschrägen, Gewindeschneiden und Flanschherstellung an. Wir akzeptieren kleine Probebestellungen und große Großbestellungen.
