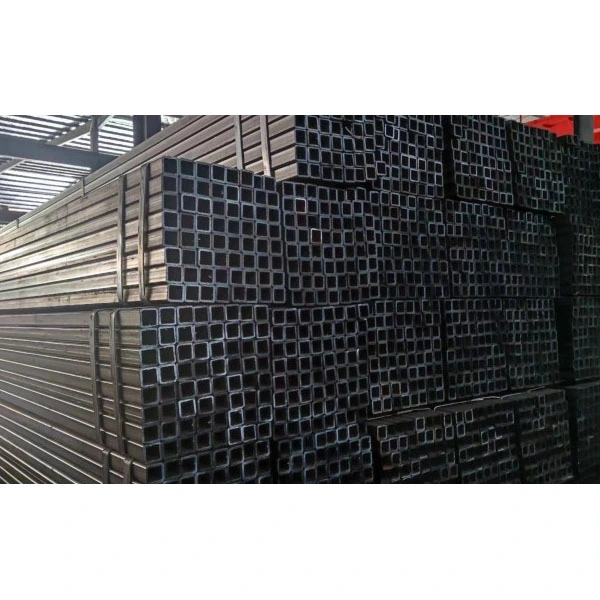

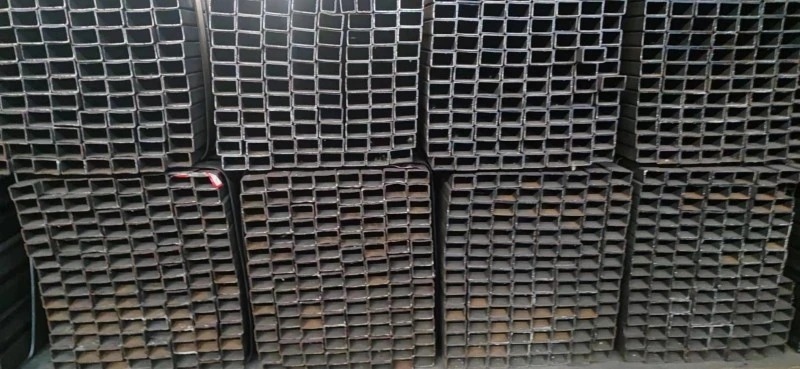

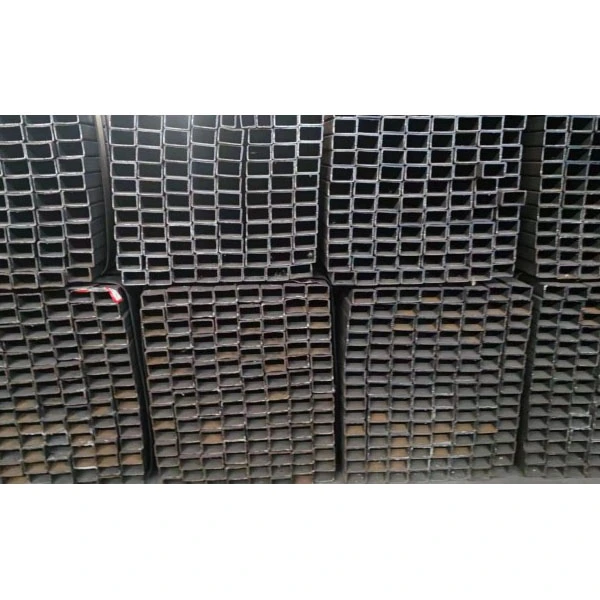

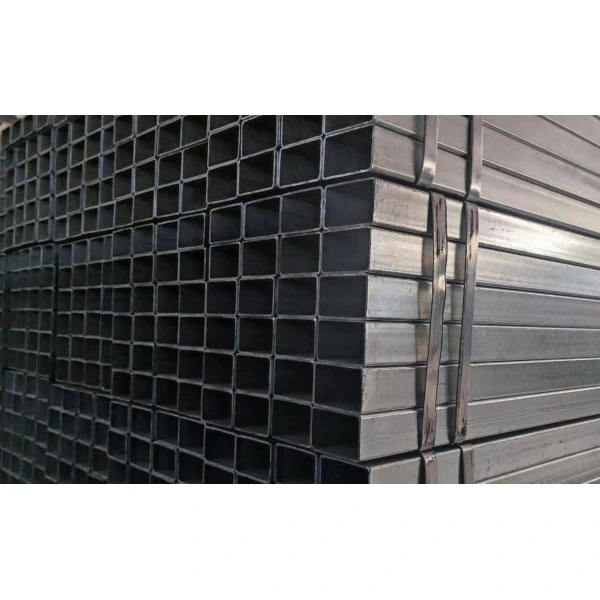

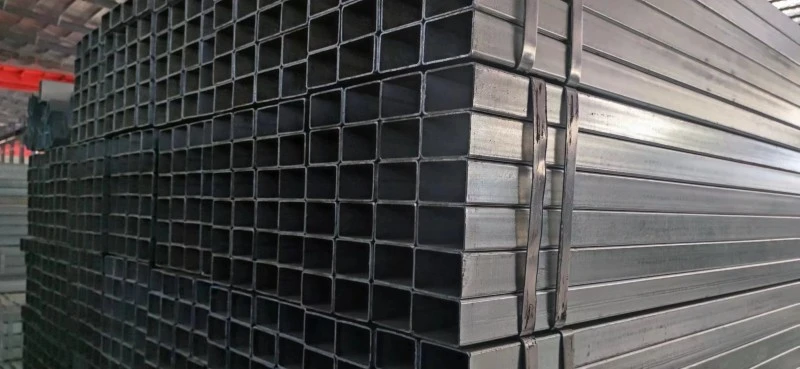

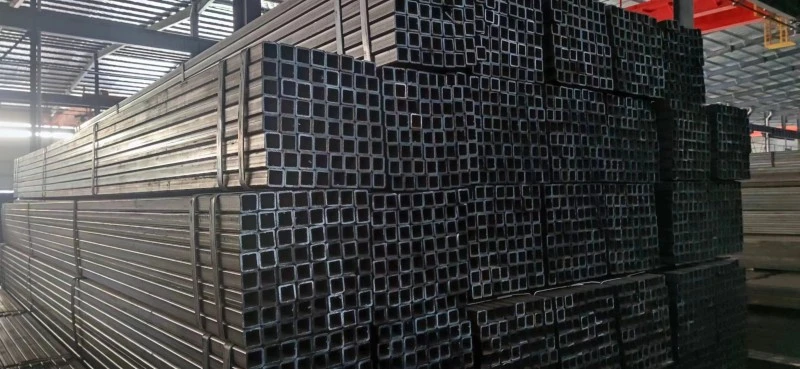

Rechteckiges und quadratisches Stahlrohr

Die rechteckigen und quadratischen Stahlrohre von ZHONGTIAN, die hauptsächlich durch Kaltbiege- und Hochfrequenzschweißverfahren hergestellt werden, sind Strukturprofile mit hervorragender Gesamtleistung. Durch den Einsatz standardisierter Produktionsprozesse und eines strengen Qualitätskontrollsystems bieten die Produkte ein breites Spektrum an Spezifikationen, hervorragende Steifigkeit, einfache Installation und hohe Kosteneffizienz. Als umfassender Lieferant, der Forschung und Entwicklung, Produktion und Vertrieb integriert, bedient ZHONGTIAN mit Sitz in China globale Kunden mit seinen professionellen Fabrikkapazitäten. Seine Produkte werden häufig im Baugewerbe, im Kommunalbau, im Maschinenbau, in der Photovoltaik und in anderen Branchen eingesetzt und bieten zuverlässige Materiallösungen für verschiedene Ingenieurprojekte.

Grundlegende Definitionen und Spezifikationen

1. Produktdefinitionen

- Vierkantrohr: Quadratischer Querschnitt mit allen vier Seiten gleicher Länge (z. B. 20×20 mm).

- Rechteckrohr: Rechteckiger Querschnitt mit ungleichen Seitenlängen (z. B. 20×30 mm).

- Prozessklassifizierung: Kaltgebogene, hochfrequenzgeschweißte Rohre (Mainstream-Markt), nahtlose quadratische und rechteckige Rohre, warmgewalzte quadratische und rechteckige Rohre.

2. Standardgrößenbereich

- Vierkantrohr: 20×20 mm～500×500 mm

- Rechteckiges Rohr: 30×50 mm～200×400 mm

- Wandstärke: 0,8 mm ~ 20 mm (dickwandige Rohre ≥6 mm)

- Standardlänge: 6 Meter, 9 Meter, 12 Meter; Sonderlängen auf Anfrage erhältlich.

3. Häufig verwendete Materialien

- Q235B: Allzweck-Kohlenstoffstahl, geeignet für Gebäudestrukturen, verschiedene Stützen und Schutzgeländer.

- Q355B/C/D/E: Niedriglegierter hochfester Stahl, der hauptsächlich in Stahlkonstruktionsträgern und -säulen, tragenden Rahmen und Industrieanlagen verwendet wird.

- 20#- und 45#-Stahl: Geeignet für die Bearbeitung von Buchsen, Geräterahmen usw.

- Verzinkter Stahl: Erhältlich in feuerverzinkter und kaltverzinkter Variante, bietet hervorragende Korrosionsbeständigkeit und eignet sich für Außenanlagen und Photovoltaikhalterungen.

4. Umgesetzte Standards

- GB/T 6728-2017 kaltgeformte Stahlprofile (am häufigsten verwendet)

- Kaltgezogene, speziell geformte Stahlrohre GB/T 3094

- GB/T 17239, GB/T 19418 Relevante Standards für geschweißte Vierkant- und Rechteckrohre

- Verzinkte Produkte: GB/T 13912, GB/T 2518

Produktionsprozess

1. Hochfrequenzgeschweißte Vierkant- und Rechteckrohre (Mainstream-Prozess)

- Rohstoffe: Warmgewalztes/kaltgewalztes Stahlband

- Produktionsablauf: Abwickeln → Richten → Scheren → Kaltbiegen in Rundrohre → Hochfrequenz-Widerstandsschweißen → Entfernen von Schweißperlen → Umwandlung von Rundrohren in Quadrat-/Rechteckrohre → Formen und Endbearbeitung → Ablängen → Richten → Qualitätsprüfung → Verpackung und Lagerung

- Produktmerkmale: Hohe Maßgenauigkeit, glatte Oberfläche, hohe Produktionseffizienz und erschwinglicher Preis.

2. Nahtlose quadratische und rechteckige Rohre

Hergestellt aus nahtlosen Rundrohren durch Kaltziehen und Extrudieren, ohne Schweißnähte an der Rohrwand, mit ausgezeichneter Druckbeständigkeit und Gesamtfestigkeit. Diese Produkte werden hauptsächlich in Hochdruckgeräten, Präzisionsmaschinen und speziellen tragenden Strukturen verwendet und sind relativ teuer.

3. Warmgewalzte rechteckige und quadratische Stahlrohre

Diese werden direkt im Warmwalzverfahren geformt und ergeben vor allem großformatige, dickwandige Produkte. Der Stahl verfügt über eine hohe Festigkeit und geringe Eigenspannung, was ihn zu einem bevorzugten Material für den schweren Stahlbau macht.

Kernleistungsvorteile

1.Hohe Biegesteifigkeit und ausgezeichnete strukturelle Stabilität

Großes Trägheitsmoment, dadurch hervorragende Biege- und Torsionsfestigkeit. Bei gleichem Gewicht ist seine Gesamtleistung besser als bei runden Rohren und eignet sich daher ideal für Balken, Säulen und Gesamtrahmen.

2. Regelmäßiger Querschnitt und einfache Installation

Das Rohr ist gerade und hat scharfe Kanten, was ein einfaches Schweißen und Verschrauben ermöglicht und sich an modulare Bauweisen anpasst.

3. Hohe Raumausnutzung

Die eckige Struktur ermöglicht eine enge Installation an Wänden und Säulen, was zu einem kompakten und ästhetisch ansprechenden Layout führt, das effektiv Platz spart.

4. Hervorragende Oberflächenqualität und Korrosionsbeständigkeit

Es eignet sich zum Lackieren, Verzinken und Pulverbeschichten und kann über längere Zeiträume im Freien und in feuchten Umgebungen eingesetzt werden.

5. Vollständige Spezifikationen und starke Vielseitigkeit

Die Produktpalette reicht von leichten Zierrohren bis hin zu hochbelastbaren Tragrohren und kann Winkelstahl, Kanalstahl und gewöhnliche Rundrohre ersetzen, was zu niedrigeren Gesamtnutzungskosten führt.

Anwendungsbereiche

1. Bau von Stahlkonstruktionen: Fabrikträger und -säulen, Stahlrahmen, Säulen, Dachpfetten, Vorhangfassadenbalken

2. Kommunalbau: Straßenleitplanken, Straßenlaternenmasten, Verkehrsstützen, Brückengeländer, kommunale Stützpfeiler

3. Maschinenbau: Geräterahmen, Gerätebasen, Werkbänke, Förderbandstützen, Kastenkonstruktionen

4. Photovoltaik und neue Energien: Photovoltaik-Stützen, Energiespeicher-Schrankrahmen, Windkraft-tragende Strukturbauteile

5. Dekorationstechnik: Bau von Vorhangfassaden, Innen- und Außentrennwänden, dekorativen Präsentationsregalen und Lagerregalen

6. Automobil und Logistik: Fahrzeugrahmen, Fahrwerksteile für Kraftfahrzeuge, Containerstrukturen

7. Landwirtschaft und Gewächshäuser: Gewächshausrahmen, Gewächshausstützkonstruktionen

Praktische Anwendungsfälle

Fallstudie: Groß angelegtes Photovoltaik-Kraftwerksprojekt im Nordwesten Chinas

Ein 50-MW-Photovoltaikkraftwerk in der Provinz Gansu verwendete feuerverzinkte Rechteckrohre vom Typ Zhongtian Q355B (120×80×4 mm) für den Aufbau des Photovoltaik-Unterstützungssystems.

- Projektherausforderungen: Das örtliche Gebiet ist starken Winden und extremen Temperaturschwankungen ausgesetzt, was eine außergewöhnliche strukturelle Stabilität und Korrosionsbeständigkeit der Tragstruktur erfordert.

- Lösung: Die rechteckigen und quadratischen Stahlrohre verfügen über eine verzinkte Schichtdicke von 550 Gramm pro Quadratmeter und bieten so einen hervorragenden Korrosionsschutz. Das hochfeste Material Q355B hält Windlasten von bis zu 25 Metern pro Sekunde stand und der rechteckige Querschnitt ermöglicht eine rationellere Anordnung der Photovoltaikmodule und eine effizientere Raumnutzung.

- Projektergebnisse: Das Projekt wurde im Jahr 2025 erfolgreich abgeschlossen, ohne dass es während des gesamten Prozesses zu Qualitätsproblemen kam. Die Tragkonstruktion blieb auch bei extremen Wetterbedingungen stabil und im Vergleich zu herkömmlichen Winkelstahllösungen konnten die nachfolgenden Wartungskosten um 30 % reduziert werden.

Qualitätskontrollstandards:

1. Prüfung des Aussehens: Die Oberfläche muss frei von Rissen, Falten und offensichtlichen Dellen sein; Die Kanten und Ecken der Rohre müssen klar und gleichmäßig sein.

2. Maßprüfung: Seitenlänge, Wandstärke, Vertikalität, Geradheit und Torsion überprüfen.

3. Mechanische Leistungsprüfung: Führen Sie je nach Materialanforderungen Zug-, Biege-, Abflachungs- und Schlagprüfungen durch.

4. Schweißnahtprüfung: Hochfrequenzgeschweißte Rohre müssen intakte Schweißnähte aufweisen, die frei von Rissen und unvollständigen Schweißnähten sind.

5. Inspektion der verzinkten Beschichtung: Überprüfen Sie bei verzinkten Rohren die Beschichtungsdicke und -haftung und führen Sie einen Salzsprühtest durch.

Produktklassifizierung

1. Nach Material: Gewöhnlicher Kohlenstoffstahl, niedriglegierter hochfester Stahl, verzinktes Stahlrohr, Edelstahlrohr

2. Nach Wandstärke: dünnwandiges Rohr (≤3 mm), mittelwandiges Rohr, dickwandiges Rohr (≥6 mm)

3. Durch Oberflächenbehandlung: Schwarzes Rohr (blankes Rohr), feuerverzinktes Rohr, kaltverzinktes Rohr, lackiertes Rohr, pulverbeschichtetes Rohr

4. Nach Herstellungsverfahren: Hochfrequenzgeschweißte Rohre, nahtlose Rohre, warmgewalzte Rohre

Vergleich ähnlicher Produkte

1. Rechteckiges und quadratisches Rohr im Vergleich zu rundem Rohr

- Rechteck- und Vierkantrohr: Hohe Biegesteifigkeit, einfache Installation, hohe Raumausnutzung

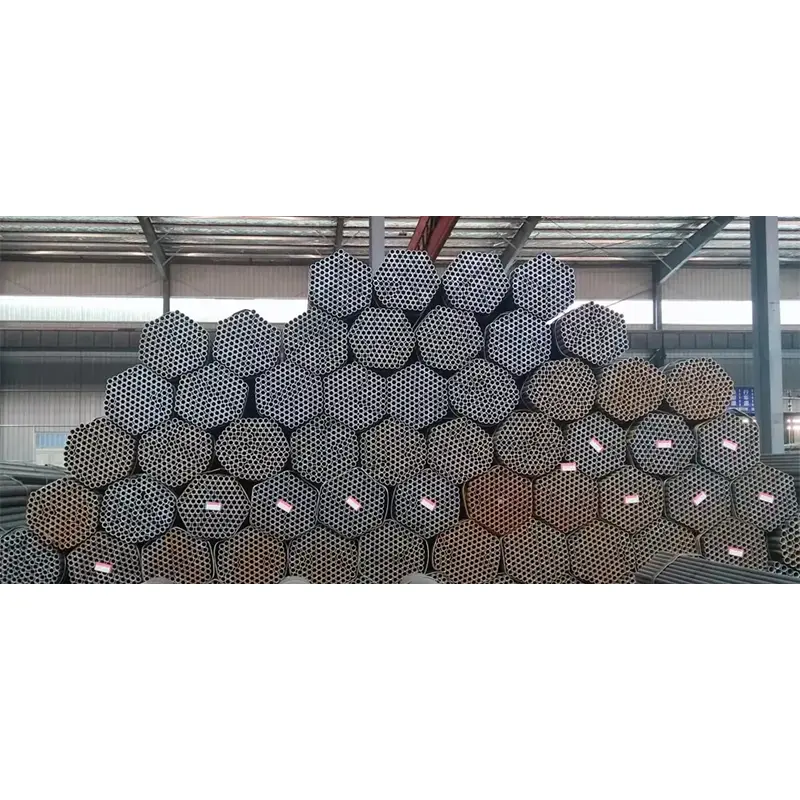

- Rundrohr: Hervorragende Torsionsleistung, besser geeignet für den Transport von Flüssigkeiten, geringerer Windwiderstand

2. Rechteck- und Vierkantrohr im Vergleich zu Kanalstahl/Winkelstahl

- Rechteckiges und quadratisches Rohr: Geschlossener Querschnitt, hohe Steifigkeit, starker Torsionswiderstand, nicht leicht verformbar, ordentliches und schönes Aussehen

- Kanalstahl/Winkelstahl: Offener Querschnitt, schwächere Gesamtsteifigkeit, leicht zu verdrehen und zu verformen, schlechte Rostbeständigkeit

FAQ

F1: Was sind rechteckiger und quadratischer Stahl? Rohr?

A: Quadratische und rechteckige Stahlrohre sind hohle Stahlmaterialien mit quadratischem oder rechteckigem Querschnitt, auch Quadratrohre oder Rechteckrohre genannt. Die Produkte werden hauptsächlich im Kaltbiege- und Hochfrequenzschweißverfahren hergestellt, es sind aber auch nahtlose und warmgewalzte Varianten erhältlich. Sie werden häufig im Strukturbau, bei der Herstellung von Stützen, im technischen Tragwerk und in der Dekoration eingesetzt.

F2: Was ist der Unterschied zwischen quadratischen und rechteckigen Rohren?

A: Vierkantrohre haben vier Seiten gleicher Länge (z. B. 100×100 mm), was zu einer gleichmäßigen Spannungsverteilung in alle Richtungen führt; Rechteckrohre haben unterschiedliche Seitenlängen (z. B. 100×50 mm), was eine flexible Auswahl je nach Belastungsrichtung und Anpassungsfähigkeit an unterschiedliche Belastungsanforderungen ermöglicht.

F3: Wie kann man zwischen dünnwandigen, mittelwandigen und dickwandigen Rohren unterscheiden?

A: Die branchenübliche Klassifizierung lautet wie folgt:

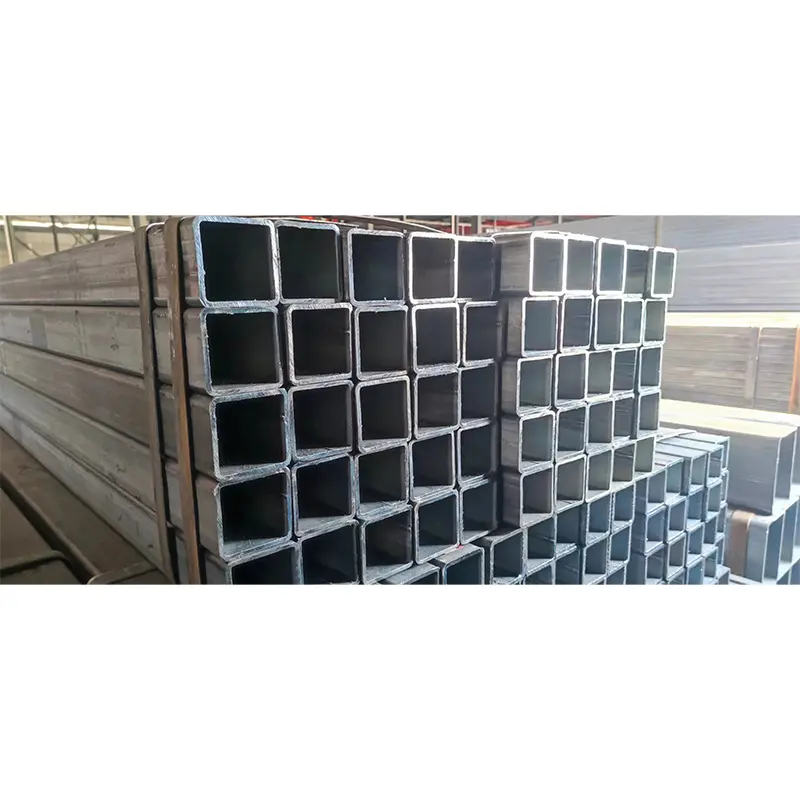

- Dünnwandige Rohre: Wandstärke ≤ 3 mm, überwiegend für dekorative Gestaltungen und leichte Träger verwendet.

- Mittelwandige Rohre: Wandstärke 3–6 mm, für allgemeine strukturelle Anwendungen.

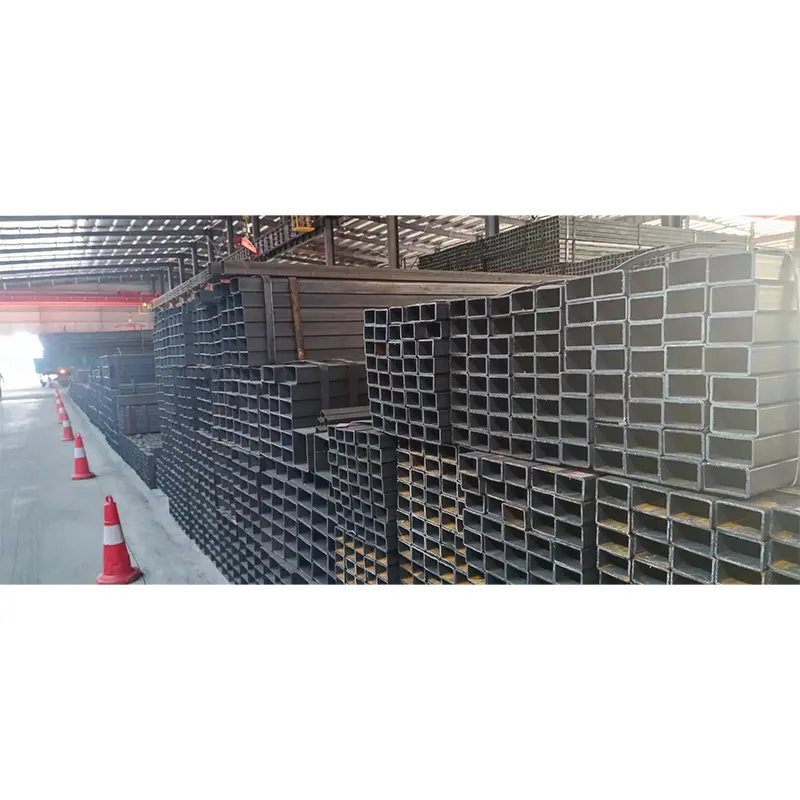

- Dickwandige Rohre: Wandstärke ≥ 6 mm, geeignet für tragende Balken und Säulen sowie schwere Tragkonstruktionen.
