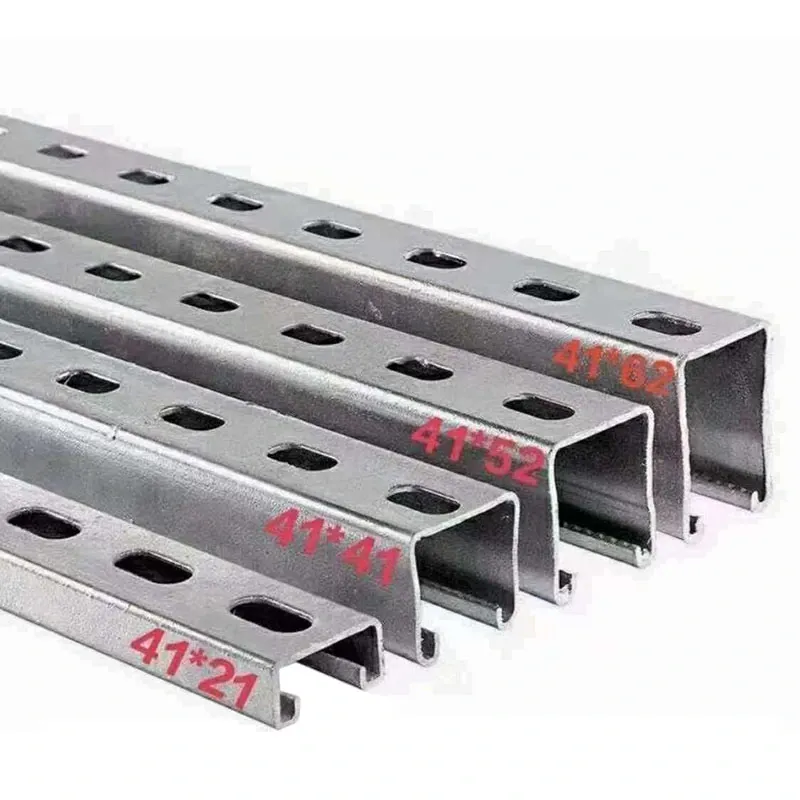

Feuerverzinkte U-Profil-Stahlhalterung

Die feuerverzinkte U-Profil-Stahlhalterung von ZHONGTIAN ist für langfristige Photovoltaik-Montageanwendungen konzipiert. Es besteht aus warmgewalztem U-Profilstahl Q235B oder Q355B und ist gemäß GB/T 13912 verzinkt. Es vereint Korrosionsbeständigkeit, strukturelle Festigkeit, anpassbare Installation und werkseitige Anpassung. Es eignet sich für Freiflächen-Solarparks, landwirtschaftliche PV-Anlagen, Fischerei-PV-Anlagen, Dachanlagen und Solar-Carports.

Korrosionsschutz

Feuerverzinkung

Die feuerverzinkte U-Profil-Stahlhalterung verwendet eine feuerverzinkte Beschichtung, die mit dem Stahlsubstrat eine Zink-Eisen-Legierungsschicht bildet. Die Beschichtung bietet eine starke Haftung und kathodischen Schutz gegen kleinere Oberflächenschäden.

Die bereitgestellten Daten deuten auf mehr als 500 Stunden Salznebelbeständigkeit und Langzeitschutz in Küsten-, Salz-Alkali-, saurem Regen- und feuchten Umgebungen hin. Unter geeigneten Bedingungen kann die Lebensdauer bei reduziertem Korrosionsaufwand etwa 25 Jahre betragen.

Haltbarkeit der Verarbeitung

Die verzinkten Komponenten ermöglichen das Schneiden, Biegen, Stanzen und andere Bearbeitungen im Werk, ohne dass sich die Schutzbeschichtung leicht ablöst. Durch die Vorverarbeitung werden Modifikationen vor Ort und die Notwendigkeit einer sekundären Korrosionsschutzbehandlung reduziert.

Strukturelle Leistung

Stahlwerkstoffe

Warmgewalzter U-Profil-Stahl Q235B und Q355B sind je nach Projektladeanforderungen erhältlich. Das U-förmige Profil bietet eine gute Biege- und Torsionsfestigkeit für Photovoltaik-Tragkonstruktionen.

Tragfähigkeit

Die Struktur kann für starken Wind, starken Schneefall und andere Umweltbelastungen ausgelegt werden. Die angegebenen Daten deuten auf eine Einsäulentragfähigkeit von bis zu 1,5 Tonnen unter spezifizierten Bedingungen hin.

Temperaturbereich

Der mitgelieferte Betriebsbereich liegt bei ca. -40 °C bis 120 °C. Bei der tatsächlichen Konstruktionsplanung sollten die örtlichen Temperatur-, Wind-, Schnee-, Fundament- und Installationsbedingungen berücksichtigt werden.

Einstellbare Installation

Neigungsverstellung

Das System unterstützt mehrere Neigungspositionen von 10° bis 60°, sodass der Montagewinkel je nach Projektstandort und Sonnenbedingungen angepasst werden kann. Die bereitgestellten Projektdaten deuten darauf hin, dass optimierte Winkel die jährliche Erzeugung je nach Standortbedingungen potenziell um 5–8 % steigern können.

Modulkompatibilität

Die U-Kanal-Schiebestruktur unterstützt verschiedene Photovoltaikmodul-Layouts und kann sowohl mit monofazialen als auch mit bifazialen Modulen verwendet werden. Modulabstände und Montagepositionen können während der Installation angepasst werden.

Geländeanpassung

Die modulare Struktur eignet sich für flaches Gelände, geneigtes Gelände, landwirtschaftliche PV-Anlagen, Fischerei-PV-Anlagen und andere Standorte mit unterschiedlichen Höhen- oder Fundamentbedingungen.

Installationsmethode

Schraubenmontage

Die feuerverzinkte U-Profil-Stahlhalterung verwendet standardisierte gestanzte Löcher und Edelstahlbefestigungen für die Schraubmontage. Dadurch wird das Schweißen vor Ort reduziert und die Montage vereinfacht.

Unter geeigneten Projektbedingungen kann die standardisierte Installationsmethode die Bauzeit um mehr als 30 % verkürzen.

Vorverarbeitung im Werk

ZHONGTIAN kann das Schneiden, Stanzen, Biegen und ausgewählte Vormontagearbeiten vor dem Versand durchführen. Dies trägt dazu bei, die Herstellung vor Ort zu reduzieren und die Installationseffizienz zu verbessern.

Projektanträge

Freiflächen-PV

Je nach Modulgröße, Fundamentabstand, Windlast und Schneelast können Ein- und Zweiständerkonfigurationen ausgewählt werden.

Landwirtschaft und Fischerei PV

Erhöhte Strukturen können den erforderlichen Freiraum für landwirtschaftliche Aktivitäten oder wasserbasierte Photovoltaikprojekte bieten und gleichzeitig die strukturelle Stabilität gewährleisten.

Dach- und Carport-PV

Leichte Dachkonstruktionen und integrierte Solar-Carport-Konfigurationen können je nach Dachbeschaffenheit, Parkplatzaufteilung, Modulabmessungen und strukturellen Anforderungen individuell angepasst werden.

Lebenszykluskosten

Geringerer Wartungsaufwand

Durch die Feuerverzinkung ist im Vergleich zu einfachen kaltverzinkten Konstruktionen weniger Rostentfernung und Neuanstrich erforderlich. Dies kann den langfristigen Wartungsaufwand für große Solarprojekte reduzieren.

Langfristige Kosten

Obwohl die anfänglichen Anschaffungskosten höher sein können als bei einfachen kaltverzinkten Produkten, zeigt die vorgelegte Kostenbewertung, dass die Lebenszykluskosten unter anwendbaren Bedingungen aufgrund geringerer Wartungs- und Austauschanforderungen um mehr als 30 % gesenkt werden können.

Integrierte Beschaffung

Komplette Komponenten

ZHONGTIAN kann U-Kanal-Stahl, C-Kanal-Stahl, Erdpfähle, Klemmen, Druckblöcke und Befestigungselemente aus Edelstahl als integriertes Beschaffungspaket liefern.

Projektversorgung

Die gebündelte Beschaffung hilft EPC-Auftragnehmern und Photovoltaik-Integratoren dabei, den Aufwand für Lieferantenkoordination, Logistik, Inspektion und Auftragsverwaltung zu reduzieren.

Kundenspezifische Verarbeitung

Benutzerdefinierte Längen

Die feuerverzinkte U-Profil-Stahlhalterung unterstützt kundenspezifische Längen gemäß Projektzeichnungen und Installationsanforderungen.

Benutzerdefinierte Löcher

Die werkseitige Stanzung und Positionierung kann an bestimmte Klemmen, Streben, Schienen und Verbindungskomponenten angepasst werden.

Lieferung vorgeschnitten

Komponenten können entsprechend den Projektabschnitten vorgeschnitten und verpackt werden, wodurch das Schneiden vor Ort reduziert und die Installation vereinfacht wird.

Häufig gestellte Fragen

Welche Stahlsorten sind verfügbar?

Warmgewalzter U-Profilstahl Q235B und Q355B ist erhältlich. Die Auswahl hängt von der Projektbelastung und den statischen Berechnungen ab.

Welcher Verzinkungsstandard wird verwendet?

Das Produkt entspricht den Anforderungen von GB/T 13912 für feuerverzinkte Stahlprodukte.

Kann es in Küstengebieten eingesetzt werden?

Ja. Die verzinkte Beschichtung eignet sich für den Korrosionsschutz im Außenbereich, einschließlich Küsten- und feuchter Umgebung, wenn die Beschichtungsspezifikation richtig ausgewählt wird.

Was ist der Winkelbereich?

Der standardmäßige Einstellbereich beträgt 10° bis 60 %, abhängig von der endgültigen strukturellen Konfiguration.

Ist Schweißen vor Ort erforderlich?

Nein. Die Hauptstruktur verwendet standardisierte Löcher und Bolzenverbindungen, wodurch die Notwendigkeit von Schweißarbeiten vor Ort reduziert wird.

Können Sonderlängen geliefert werden?

Ja. ZHONGTIAN unterstützt kundenspezifische Längen, Stanzen, Biegen, Schneiden und andere werksseitige Bearbeitungen entsprechend den Projektanforderungen.
