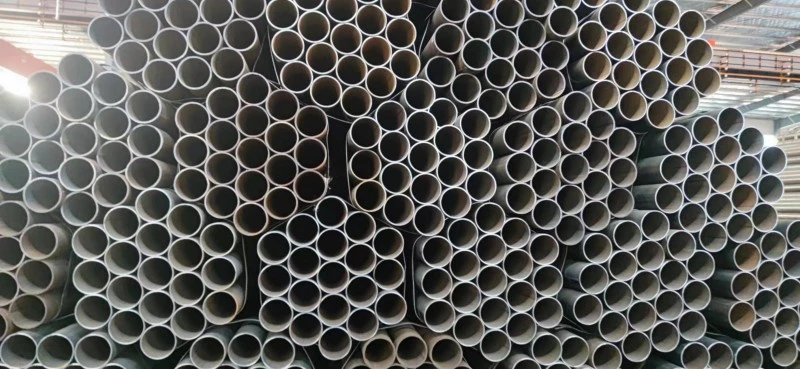

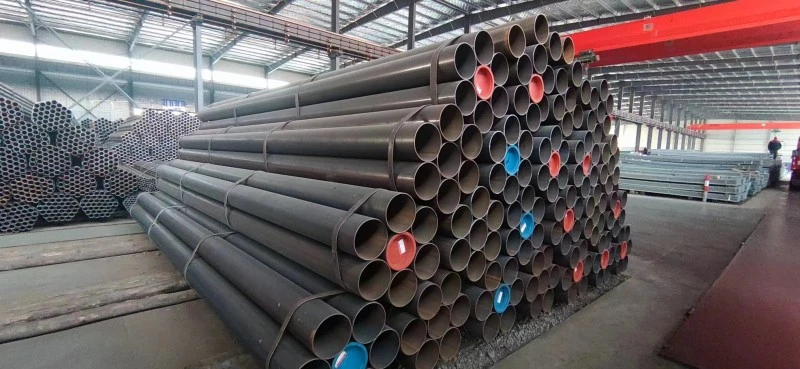

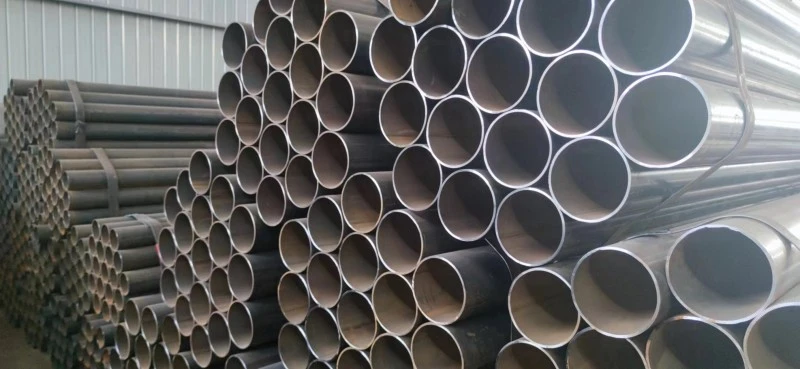

Dickwandiges, längsgeschweißtes Stahlrohr

Dickwandige längsgeschweißte Stahlrohre von Zhongtian werden in Schlüsselbereichen wie der Chemietechnik und der Meerestechnik eingesetzt. Wir halten uns strikt an den EEAT 2.0-Standard und nutzen ausgereifte Produktqualität, bewährte Projekterfahrung und umfassende technische Dienstleistungen, um globalen Kunden zuverlässige Rohrlösungen anzubieten.

Grundlegende Definitionen und Spezifikationen

1. Produktdefinition

- Dickwandige Rohre: Wandstärke ≥ 8 mm

- Extradickwandige Rohre mit hohem Mehrwert: Wandstärke ≥ 25 mm

- Durchmesserbereich: Außendurchmesser 219–2500 mm (Hauptspezifikationen 610–1420 mm)

- Wandstärkenbereich: 6–60 mm

- Standard-Einzellänge: 12 Meter, anpassbare ultralange Rohre ab 18 Metern

2. Häufig verwendete Materialien

- Kohlenstoffstahl: Q235B, Q355B/C/D/E, geeignet für allgemeine Strukturen und herkömmliche Arbeitsbedingungen

- Pipelinestahl: L245–L555, API 5L X42–X80, hauptsächlich für den Hochdrucktransport von Öl und Gas

- Legierter Stahl: 16Mn, ASTM A106 Gr.B, geeignet für Betriebsumgebungen mit hohen Temperaturen und hohem Druck

3. Standards

- Inländische Standards: GB/T 9711, GB/T 3091, SY/T 5037

- Internationale Standards: API 5L, ASTM A53, EN 10217

Doppelseitiges Unterpulverschweißen (LSAW): Das Hauptverfahren für dickwandige Rohre mit großem Durchmesser

1. Rohstoffauswahl: Es werden mitteldicke Stahlplatten mit einer Plattendicke von 6–60 mm verwendet, die die Fehlerprüfung bestanden haben.

2. Kantenfräsen von Stahlplatten: An den Kanten der Platten werden Schweißschrägen bearbeitet, um die Schweißdurchdringung und Schweißqualität sicherzustellen.

3. Vorbiegen der Kanten: Beide Seiten der Stahlplatte werden vorgebogen, um Risse nach dem Formen zu vermeiden.

4. Umformprozess (drei gängige Methoden)

- JCOE-Umformung: Das schrittweise Stanzen vom J-Typ, C-Typ und O-Typ erfolgt nacheinander und eignet sich für Rohre mit Durchmessern von 406–1626 mm und Wandstärken von 6–40 mm. Es bietet hohe Kosteneffizienz und stabile Qualität.

- UOE-Umformung: Zuerst U-förmiges Stanzen, dann O-förmige Nahtverbindung und schließlich mechanische Durchmessererweiterung. Dies führt zu optimaler Maßrundheit und Präzision und wird häufig bei Schlüsselprojekten wie Hochspannungsleitungen, Flussüberquerungen und Tiefseeeinsätzen eingesetzt. Repräsentative Spezifikation: Stahlsorte X80, Außendurchmesser 1422 mm × Wandstärke 32,1 mm.

- RBE-Rollformung: Die kontinuierliche Rollformung eignet sich für Rohre mit kleinem und mittlerem Durchmesser, eignet sich sowohl für Standard- als auch für dickwandige Produkte und bietet eine hervorragende Produktionseffizienz.

5. Schweißvorgang: Es wird doppelseitiges Mehrdraht-Unterpulverschweißen (üblicherweise Vierdrahtschweißen) verwendet. Der Schweißstrom beträgt 800–1200 A, die Spannung 28–36 V und die Schweißgeschwindigkeit 0,8–1,2 m/min. Alle Schweißnähte werden zu 100 % einer Ultraschall- (UT) und radiografischen (RT) Fehlererkennung unterzogen, um Fehler wie Risse und unvollständige Verschmelzung zu beseitigen.

6. Nachbehandlung

- Wärmebehandlung: Normalisierungs- und Anlassbehandlungen beseitigen Restspannungen im Rohr und verbessern die Gesamtzähigkeit.

- Endbearbeitung: Richten, Schneiden, Anfasen und vollständige Maßprüfung.

- Hydrostatischer Test: Standarddrucktest (10 MPa, 30 Minuten), um sicherzustellen, dass kein Leck austritt.

- Korrosionsschutz: 3PE-Korrosionsschutz, Epoxidpulverbeschichtung, Feuerverzinkung usw., geeignet für vergrabene und korrosive Umgebungen.

Hochfrequenz-Widerstandsschweißen (ERW): Hilfsproduktionsprozess

Dieses Verfahren wird hauptsächlich zur Herstellung von Rohren mit kleinem und mittlerem Durchmesser verwendet und ist für Durchmesser von 20–610 mm und Wandstärken von 1,2–12,7 mm anwendbar. Es bietet eine hohe Produktionseffizienz, kontrollierbare Kosten, kontinuierliche und gleichmäßige Schweißnähte, weniger Fehler und eine hervorragende Dichtungsleistung.

Kernleistungsvorteile

1.Hohe Festigkeit und hohe Druckbeständigkeit

Dickwandige längsgeschweißte Stahlrohre weisen aufgrund ihrer dickwandigen Struktur und hochwertiger Rohstoffe eine Streckgrenze von nicht weniger als 235 MPa auf, wobei die Stahlsorte X80 555 MPa erreicht. Es verfügt über einen Druckbereich von 10–30 MPa, weist eine hervorragende Schlag- und Verformungsbeständigkeit auf und erfüllt die Anforderungen von Hochdruck- und Schwerlastanwendungen.

2.Stabile und zuverlässige Schweißqualität

Durch das doppelseitige Unterpulverschweißen wird eine tiefe Eindringung mit einem Schweißkoeffizienten von 1,0 erreicht; Hochfrequenz-Widerstandsschweißen sorgt für eine hervorragende Abdichtung. Beide Verfahren eignen sich zum Transport brennbarer und explosiver Medien.

3.Hohe Maßgenauigkeit

Außendurchmesserabweichung ≤ ±1 % des Rohrdurchmessers, Wanddickenabweichung ≤ ±12,5 % der Wanddicke, Elliptizität ≤ 0,5 % des Rohrdurchmessers. Seine Rundheits- und Geradheitsleistung ist spiralgeschweißten Rohren überlegen, was zu einer besseren Anpassungsfähigkeit für die Installation vor Ort führt.

4.Erheblicher Gesamtkostenvorteil

Bei großtechnischen Produkten mit einem Durchmesser ≥325 mm ist die Produktionseffizienz weitaus höher als bei nahtlosen Stahlrohren, wodurch die Gesamtkosten um 30–50 % gesenkt werden. Im Vergleich zu spiralgeschweißten Rohren zeichnet es sich durch eine höhere axiale Festigkeit, kürzere Schweißnähte und ein geringeres Fehlerrisiko aus, was es zur bevorzugten Wahl für Fernübertragungsleitungen macht.

5. Breites Spektrum an Betriebsbedingungen

Es hält Umgebungstemperaturen von -40℃ bis 450℃ stand und verfügt gleichzeitig über eine ausgezeichnete Ermüdungs- und Korrosionsbeständigkeit, wodurch es für verschiedene raue Umgebungen wie Tiefsee, Permafrost und chemische Korrosion geeignet ist.

Hauptanwendungsgebiete

1. Öl- und Gastransport: Hochdruck-Hauptleitungen für Öl und Erdgas, städtische Hochdruck-Gasleitungsnetze (hauptsächliche Verwendung von X70- und X80-Stahlsorten)

2. Energie: Umlaufwasserleitungen für Kraftwerke, Entschwefelungsleitungen, Förderleitungen für Kohlenstaub, Sammelrohre für Wärmekraftwerke, Druckstahlrohre für Wasserkraftwerke

3. Chemische Raffination: Hochtemperatur- und Hochdruck-Prozessleitungen, Förderleitungen für brennbare und explosive Medien, Abwasseraufbereitungsleitungen

4. Bau von Stahlkonstruktionen: tragende Pfahlgründungsrohre für Brücken, große Gebäudesäulen, Pfahlgründungsstahlgehäuse, Schildtunnelvortriebsgehäuse

5. Meerestechnik: Offshore-Plattformummantelungen, U-Boot-Pipelines, Pfahlgründungen für Häfen und Kaianlagen

6. Kommunaltechnik: Hochdruck-Heizleitungsnetze, groß angelegte Wasserversorgungs-, Entwässerungs- und Wasserumleitungsprojekte, integrierte Rohrleitungen mit Galeriestruktur

Realer Fall: Tunnelbauprojekt für den Jangtse-Flussschild

Zhongtian lieferte doppelseitig unterpulvergeschweißtes, dickwandiges, längsgeschweißtes Stahlrohr der Güteklasse X80, Φ1422×32,1 mm, UOE-Verfahren für das Schlüsselprojekt der West-Ost-Gaspipeline – das Yangtze River Shield Tunneling Project. Dieses in einem komplexen geologischen Gebiet gelegene Projekt erforderte Rohre mit hoher Druckfestigkeit und einer Einzelstücklänge von bis zu 18 Metern (eine Spezifikation für ultralange, extradicke Wände). Alle Produkte wurden einer Reihe von Ultraschall-, Röntgen- und hydrostatischen Tests unterzogen, mit einer Erfolgsquote bei der Schweißfehlererkennung von 99,8 %. Dieses Projekt bestätigte vollständig die Stabilität und Zuverlässigkeit von Zhongtian Pipes bei Großprojekten über große Entfernungen, Hochdruckgebiete und Flüsse.

Qualitätskontroll- und Teststandards

1. Zerstörungsfreie Prüfung: 100 % der Schweißnähte wurden einer Ultraschall- und Röntgenprüfung unterzogen, die in der Lage ist, Fehler mit einem Äquivalentdurchmesser von 2 mm zu erkennen und Risse, mangelnde Verschmelzung und andere Probleme streng zu kontrollieren.

2. Prüfung der mechanischen Eigenschaften: Zug-, Tieftemperatur-Schlag- (-20℃ Schlagenergie ≥34 Joule), Biege- und Abflachungstests wurden Charge für Charge durchgeführt.

3. Maßprüfung: Für jedes Rohr wurden Außendurchmesser, Wandstärke, Ovalität, Geradheit und Abschrägungsmaße geprüft.

4. Hydrostatische Tests: Die Drucktests wurden streng nach Industriestandards durchgeführt. Rohre galten als qualifiziert, wenn keine Undichtigkeiten oder plastischen Verformungen auftraten.

FAQ

F1: Wie unterscheidet man zwischen dickwandigen, längsnahtgeschweißten Stahlrohren und dünnwandigen, geraden, nahtgeschweißten Rohren?

A: Die Industrie verwendet die Wandstärke als zentrales Klassifizierungskriterium: Rohre mit einer Wandstärke ≥ 8 mm sind dickwandige geschweißte Rohre, bei Rohren ≥ 25 mm handelt es sich um besonders dickwandige geschweißte Rohre, die hauptsächlich unter Hochdruck- und Schwerlastbedingungen verwendet werden; Rohre mit einer Wandstärke < 8 mm sind dünnwandige geschweißte Rohre, die im Allgemeinen für den Flüssigkeitstransport bei niedrigem Druck und für normale Baukonstruktionen verwendet werden und eine relativ geringere Festigkeit und Druckbeständigkeit aufweisen.

F2: Warum werden unterpulvergeschweißte Rohre mit gerader Naht bei Hochspannungs-Hauptleitungsprojekten gegenüber spiralgeschweißten Rohren bevorzugt?

A: Unterpulvergeschweißte Rohre mit gerader Naht haben nur eine kurze Schweißnaht, was zu einer höheren axialen Festigkeit und einer stabileren Rundheit und Gesamtqualität führt. Spiralgeschweißte Rohre hingegen haben eine längere Schweißnaht, was zu einer höheren Fehlerwahrscheinlichkeit führt und sind nur für Mittel- und Niederdruckbedingungen und normale Strukturprojekte geeignet. Daher werden unterpulvergeschweißte Rohre mit gerader Naht für Hochspannungsfernleitungen bevorzugt.

F3: Welche maßgeblichen Qualifikationen besitzt das dickwandige längsgeschweißte Stahlrohr von Zhongtian?

A: Unsere Produkte halten sich strikt an die gängigen nationalen und internationalen Standards wie API 5L, GB/T 9711 und ASTM A53 und verfügen außerdem über relevante Zertifizierungen wie CE und ISO. Als legitimer Lieferant und Hersteller in China implementieren unsere Produktionsanlagen das Qualitätsmanagementsystem EEAT 2.0 vollständig und unsere Produkte verfügen über umfassende Qualifikationen, die den Zugangsanforderungen verschiedener internationaler Ingenieurprojekte entsprechen.
