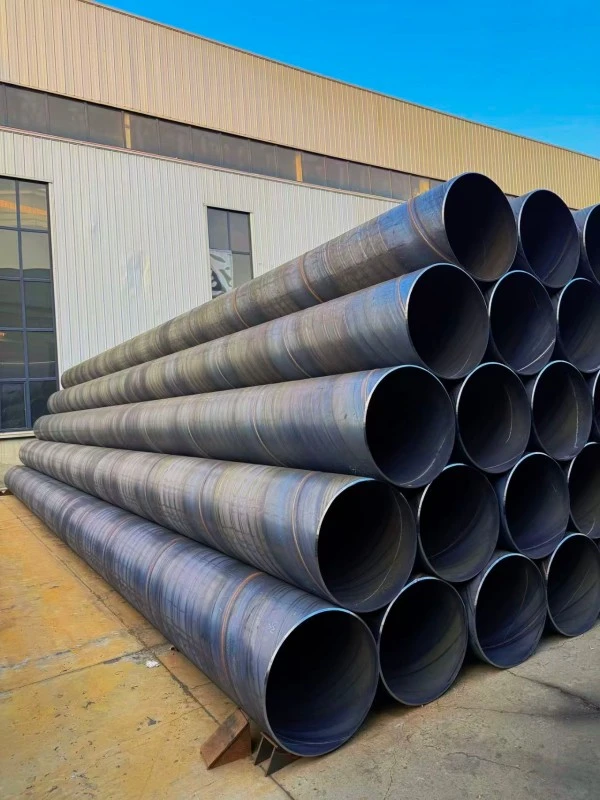

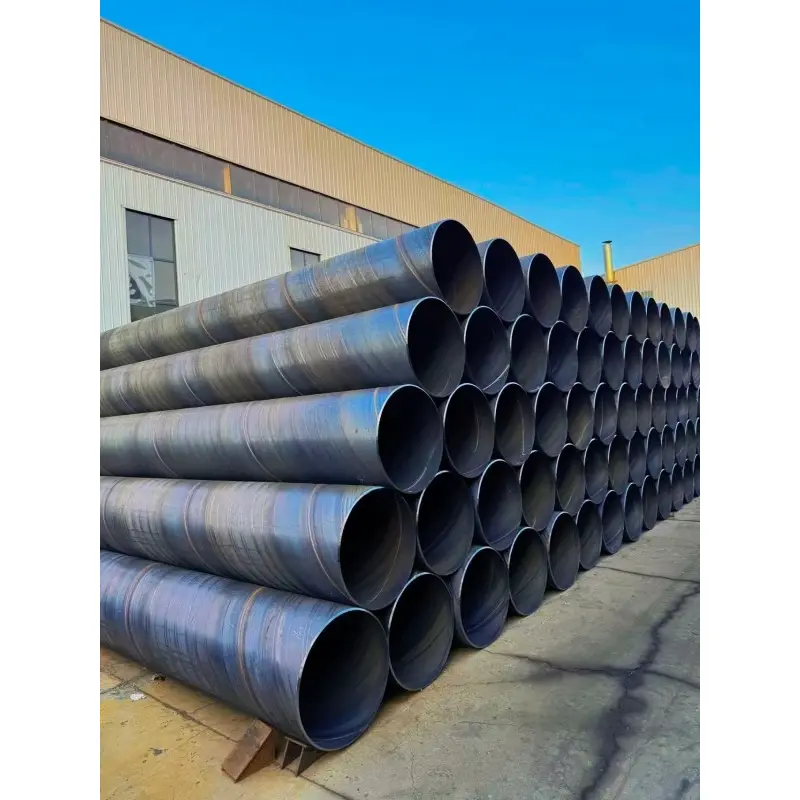

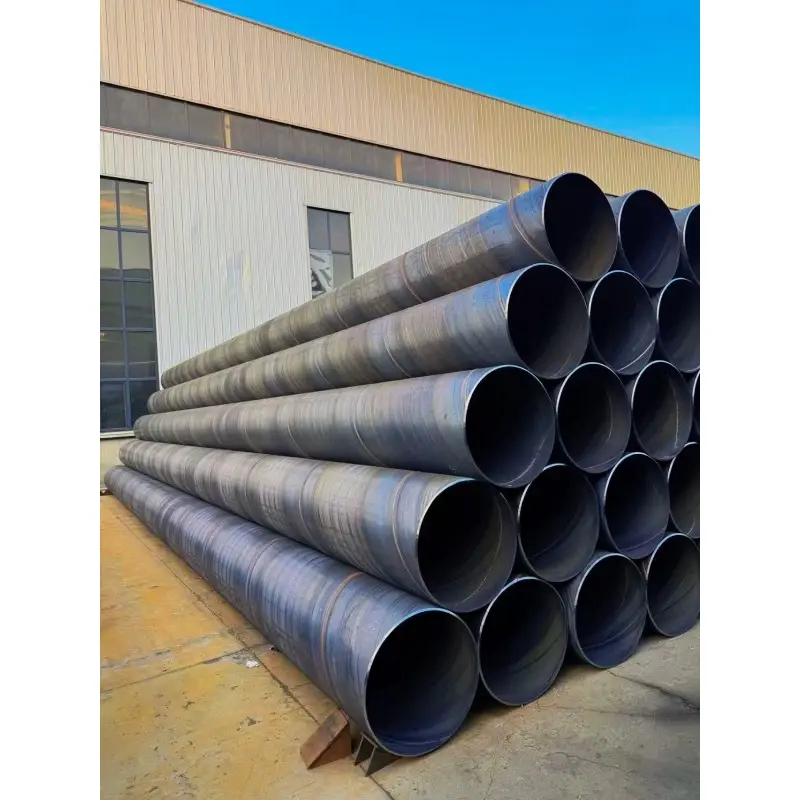

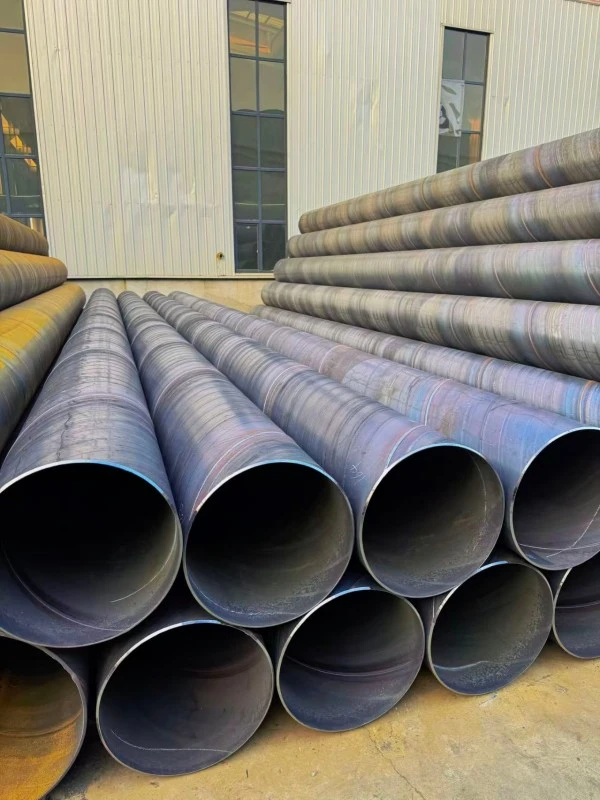

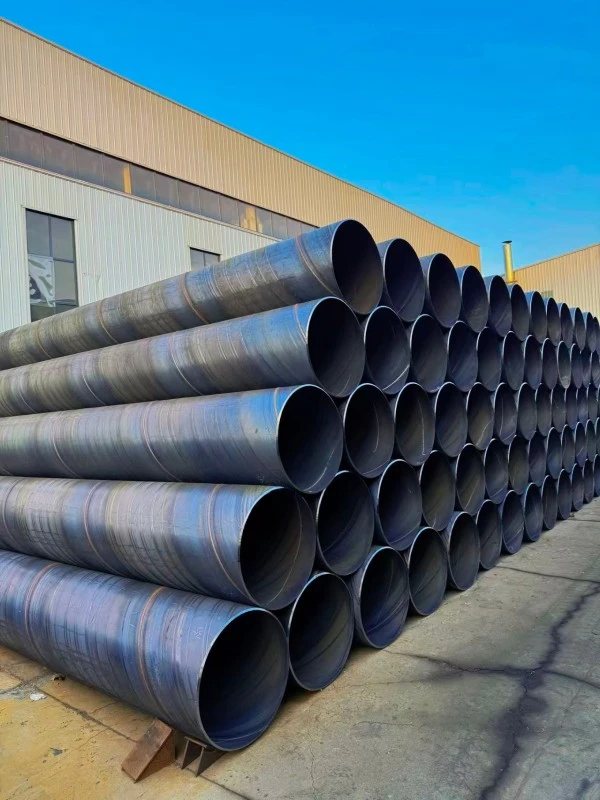

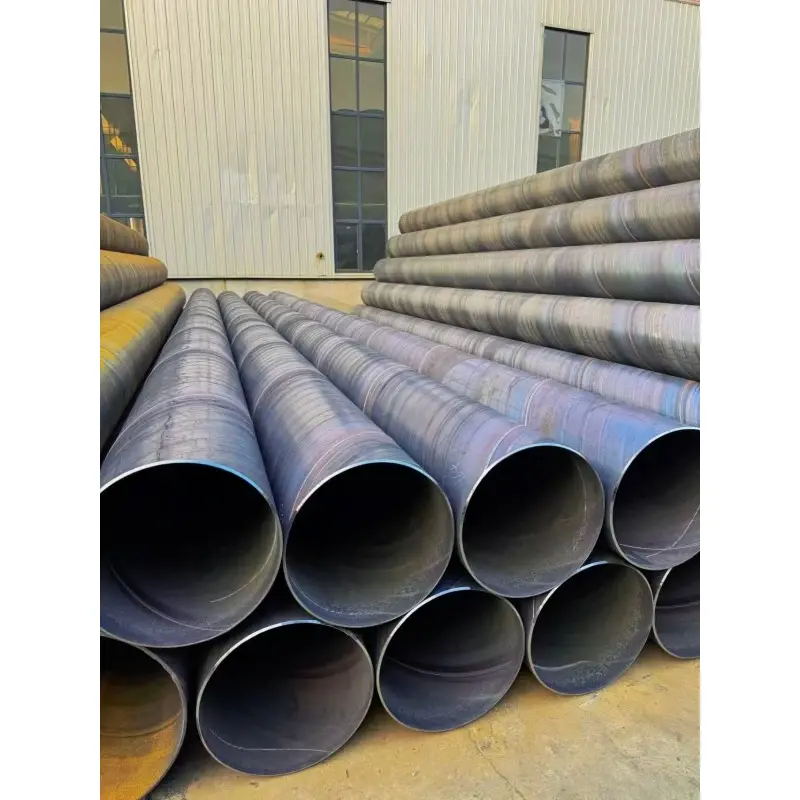

Spiralgeschweißtes Stahlrohr mit großem Durchmesser

Spiralgeschweißte Stahlrohre mit großem Durchmesser werden aus warmgewalzten Stahlbändern als Rohmaterial hergestellt. Durch kontinuierliche Spiralformung, internes und externes doppelseitiges Unterpulverschweißen, zerstörungsfreie Prüfung und hydraulische Druckprüfung wird das Stahlband in ein geschweißtes Stahlrohr mit großem Durchmesser umgewandelt.

Das Produkt ist hauptsächlich für Projekte konzipiert, die eine große Transportkapazität, die Installation von Rohrleitungen über große Entfernungen und strukturelle Anwendungen mit großem Durchmesser erfordern.

In der Stahlrohrindustrie gilt ein Außendurchmesser von ≥820 mm (DN800) im Allgemeinen als großer Durchmesser. Rohre mit einem Durchmesser von 1420 mm und mehr werden üblicherweise als Stahlrohre mit extrem großem Durchmesser klassifiziert.

Zu den Hauptmerkmalen von SSAW-Stahlrohren mit großem Durchmesser gehören die Fähigkeit zur Herstellung großer Durchmesser, eine ausgewogene Spannungsverteilung, eine hohe Verformungsbeständigkeit, eine hohe Transporteffizienz und die Eignung für große technische Projekte.

Technische Spezifikationen

Vorteile von SSAW-Stahlrohren mit großem Durchmesser

1. Hervorragende Fertigungskapazität für ultragroße Durchmesser

Der größte Vorteil von spiralgeschweißten Stahlrohren mit großem Durchmesser ist die Möglichkeit, durch Spiralschweißtechnologie eine Produktion mit großem Durchmesser zu erreichen.

Im Vergleich zu nahtlosen Stahlrohren und einigen geraden nahtgeschweißten Rohren unterliegt die Herstellung spiralgeschweißter Stahlrohre weniger Einschränkungen durch Durchmesserbeschränkungen. Es kann eine stabile Produktion von Rohren mit einem Durchmesser von mehr als 3000 mm erreichen, was es zur idealen Wahl für große Wassertransporte, kommunale Rohrleitungsnetze und Industrieprojekte macht.

ZHONGTIAN bietet maßgeschneiderte Stahlrohrlösungen mit großem Durchmesser entsprechend den Projektanforderungen, einschließlich Durchmesser, Wandstärke, Materialqualität und Beschichtungsoptionen.

2. Hohe Transporteffizienz für große Durchflusssysteme

Rohrleitungssysteme mit großem Durchmesser sind in der Regel für den Transport großer Mengen Wasser, Gas oder Industrieflüssigkeiten ausgelegt.

SSAW-Stahlrohre mit großem Durchmesser bieten einen größeren internen Strömungsbereich, verringern den Strömungswiderstand und verbessern die Transporteffizienz. Bei Fernübertragungsprojekten kann eine Vergrößerung des Rohrdurchmessers die Anzahl der erforderlichen parallelen Rohrleitungen reduzieren und die gesamten technischen Investitionen optimieren.

3. Stabile strukturelle Leistung unter komplexen Bedingungen

Rohrleitungen mit großem Durchmesser können während des Betriebs Außendruck, Bodenbewegungen und Installationsbelastungen ausgesetzt sein.

Die spiralförmig geschweißte Struktur trägt dazu bei, die Spannung gleichmäßig über den Rohrkörper zu verteilen und so die Widerstandsfähigkeit gegen Verformung, Fundamentsetzung und äußere Belastungen zu verbessern. Dadurch eignen sich spiralgeschweißte Stahlrohre mit großem Durchmesser für erdverlegte Rohrleitungen und komplexe geologische Umgebungen.

4. Weniger Schweißarbeiten vor Ort und schnellere Konstruktion

Bei Fernleitungsprojekten wirkt sich die Anzahl der Feldverbindungen direkt auf die Baueffizienz und Betriebszuverlässigkeit aus.

Spiralgeschweißte Stahlrohre mit großem Durchmesser können in längeren Standardlängen geliefert werden, üblicherweise 12 Meter, wobei je nach Projektanforderungen auch kundenspezifische Längen erhältlich sind. Längere Rohrabschnitte reduzieren die Anzahl der Schweißstellen vor Ort, verkürzen die Bauzeit und verringern potenzielle Leckagerisiken.

5. Bessere wirtschaftliche Leistung bei Großprojekten

Ingenieurprojekte mit großem Durchmesser erfordern eine umfassende Berücksichtigung der Materialkosten, Transportkosten und der Installationseffizienz.

Im Vergleich zu nahtlosen Stahlrohren mit großem Durchmesser und einigen Rohren mit gerader Naht bieten SSAW-Stahlrohre mit großem Durchmesser eine bessere Kostenleistung bei gleichzeitiger Beibehaltung der erforderlichen mechanischen Leistung, weshalb sie häufig für große Infrastrukturprojekte ausgewählt werden.

6. Flexible Material- und Wandstärkenauswahl

Unterschiedliche technische Umgebungen erfordern unterschiedliche Rohrleistungsniveaus.

ZHONGTIAN kann spiralgeschweißte Stahlrohre mit großem Durchmesser in verschiedenen Materialqualitäten und Wandstärkenkombinationen liefern, sodass Kunden je nach Druckanforderungen, Bodenbedingungen, Transportmedium und Serviceumgebung geeignete Lösungen auswählen können.

Hauptanwendungen

1. Große kommunale Pipelinenetze

Spiralgeschweißte Stahlrohre mit großem Durchmesser werden häufig in städtischen Wasserversorgungssystemen, Entwässerungsleitungen, Abwassertransportnetzen, Regenwassersammelsystemen und städtischen Wassertransferprojekten verwendet.

Aufgrund seiner großen Durchflusskapazität und wirtschaftlichen Konstruktionseigenschaften eignet es sich für große kommunale Infrastrukturprojekte, die einen langfristigen Betrieb und eine stabile Leistung erfordern.

2. Wasserschutz und Wasserbau

Große Wasserschutzprojekte erfordern Pipelines mit hoher Transportkapazität und zuverlässiger struktureller Leistung.

SSAW-Stahlrohre mit großem Durchmesser werden üblicherweise in Reservoir-Verbindungsleitungen, Pumpstation-Druckleitungen, Hochwasserschutzsystemen, Flussdurchquerungsleitungen und großen Wasserumleitungsprojekten eingesetzt.

3. Ferntransport von Öl und Gas

Für den Transport von Rohöl, Erdgas, raffiniertem Öl und Ölfeld-Sammelsystemen tragen Pipelines mit großem Durchmesser zur Verbesserung der Transporteffizienz bei.

Je nach Projektdruckanforderungen und internationalen Pipeline-Standards können Materialien wie L245, L360, X52, X60 und X70 ausgewählt werden, um unterschiedliche Pipeline-Bedingungen zu erfüllen.

4. Pfahlgründung und Stütztechnik mit großem Durchmesser

Aufgrund seiner Größe und strukturellen Stabilität können spiralgeschweißte Stahlrohre mit großem Durchmesser in Brückenfundamenten, Hafenbauten, Hochhäusern, Pfahlgehäusen mit großem Durchmesser und temporären Stützkonstruktionen verwendet werden.

Es bietet zuverlässige Stützfähigkeit und eignet sich für Projekte, die Fundamentkomponenten mit großem Durchmesser erfordern.

5. Industrielle Lüftung und Prozessrohrleitungen

Spiralgeschweißte Rohre mit großem Durchmesser werden auch in industriellen Lüftungssystemen, Entstaubungsleitungen, Kühlwassersystemen von Kraftwerken, Zirkulationsleitungen von Chemieanlagen und industriellen Prozesstransportsystemen verwendet.

Das Design mit großem Durchmesser trägt zur Verbesserung der Transportkapazität bei und unterstützt einen effizienten Industriebetrieb.

6. Unterirdische Versorgungskorridore und Tunnelprojekte

Im Tiefbau können SSAW-Stahlrohre mit großem Durchmesser für umfassende Versorgungskorridore, Tunnelrohrleitungssysteme und unterirdische Transportanwendungen verwendet werden.

Sein großer Durchmesser trägt dazu bei, die Pipeline-Integration zu verbessern und die Nutzung des unterirdischen Raums zu optimieren.

Herstellungsprozess

1. Vorbereitung des Stahlbandes

Die Produktion beginnt mit warmgewalzten Stahlbändern, die je nach erforderlichem Durchmesser, Wandstärke und Materialgüte ausgewählt werden.

Die Stahlbänder werden abgewickelt, ausgerichtet und an den Kanten bearbeitet, um genaue Formmaße und stabile Schweißbedingungen zu gewährleisten.

2. Kontrolle der Spiralbildung

Das vorbereitete Stahlband wird unter kontrollierten Produktionsparametern kontinuierlich in eine spiralförmige Rohrform geformt.

Während dieses Prozesses werden Rohrrundheit, Durchmessergenauigkeit und Formstabilität sorgfältig kontrolliert, um zuverlässige Endprodukte zu gewährleisten.

3. Doppelseitiges Unterpulverschweißen

Die inneren und äußeren Spiralnähte werden im doppelseitigen Unterpulverschweißverfahren verschweißt.

Dieses Schweißverfahren sorgt für eine stabile Schweißnahtdurchdringung, zuverlässige Verbindungsfestigkeit und konstante mechanische Leistung für Rohrleitungsanwendungen mit großem Durchmesser.

4. Inspektion und Oberflächenbehandlung

Nach dem Schweißen durchläuft jedes Rohr strenge Prüfverfahren, darunter Ultraschallprüfung, Röntgenprüfung, Maßprüfung und Hydraulikdruckprüfung.

Je nach Kundenwunsch können Rohre vor dem Versand mit Endabschrägung, Oberflächenbehandlung und Korrosionsschutzbeschichtung geliefert werden.

Korrosionsschutz und Lebensdauer

1. Grundwasser und kommunale Rohrleitungen

Für gewöhnliche erdverlegte Wasserversorgungs- und Entwässerungsprojekte können spiralgeschweißte Stahlrohre mit großem Durchmesser eine Epoxid-Kohlenteerbeschichtung oder eine Korrosionsschutzbeschichtung IPN8710 verwenden.

Bei geeigneten Installationsbedingungen kann die Lebensdauer je nach Bodenumgebung und Wartungsbedingungen im Allgemeinen 15–20 Jahre betragen.

2. Fernübertragungspipelines

Für Öl-, Gas- und Wassertransportprojekte mit hohem Standard wird üblicherweise eine dreischichtige 3PE-Polyethylenbeschichtung ausgewählt.

Dieses Beschichtungssystem bietet eine hervorragende Beständigkeit gegen Feuchtigkeit, Bodenkorrosion und äußere Beschädigungen und eine Lebensdauer von mehr als 30 Jahren unter geeigneten Bedingungen.

3. Outdoor- und Industrieanwendungen

Für Rohrleitungen im Außenbereich, Lüftungssysteme und Stahlkonstruktionen kann eine Rostschutzgrundierung in Kombination mit einer Oberflächenfarbe einen wirksamen atmosphärischen Korrosionsschutz bieten.

Die erwartete Lebensdauer beträgt je nach Umgebungsbedingungen im Allgemeinen etwa 10–15 Jahre.

4. Befristete Stiftungsanträge

Für temporäre Pfahlummantelungen und kurzfristige Bauanwendungen kann eine einfache Rostentfernung und Lackierung ausreichend sein.

Die Schutzmethode kann je nach Projektdauer und tatsächlichen Umweltanforderungen ausgewählt werden.

Auswahlhilfe

1. Wählen Sie den Durchmesser entsprechend den Durchflussanforderungen

Die Auswahl des Durchmessers von spiralgeschweißten Stahlrohren mit großem Durchmesser sollte auf der erforderlichen Transportkapazität, der Durchflussrate und dem Systemdesign basieren.

Für Anwendungen mit großem Durchfluss werden im Allgemeinen Stahlrohre mit großem Durchmesser ab DN800 ausgewählt, um die Transporteffizienz zu verbessern und die Rohrleitungsmenge zu reduzieren.

2. Passen Sie die Wandstärke an den Druck und die Installationsbedingungen an

Höherer Arbeitsdruck, größere Versenkungstiefen und kompliziertere geologische Bedingungen erfordern eine dickere Wandstärke.

Die geeignete Wandstärke sollte anhand einer technischen Berechnung ausgewählt werden und nicht einfach die dickste Option wählen.

3. Wählen Sie das Material entsprechend der Anwendung aus

Für allgemeine kommunale Niederdruckprojekte wird üblicherweise Q235B ausgewählt.

Für mittel- und hochfeste Anwendungen ist Q355B geeignet. Für Öl- und Gastransportleitungen werden die Pipelinestähle L245, L360, X52, X60 und X70 gemäß den erforderlichen Standards ausgewählt.

4. Berücksichtigen Sie die Korrosionsumgebung

Für Küstengebiete, Salzumgebungen und Transportsysteme für korrosive Medien sollte ein höherer Korrosionsschutz gewählt werden.

Die richtige Auswahl der Beschichtung trägt dazu bei, die Lebensdauer zu verlängern und den Wartungsaufwand zu reduzieren.

5. Optimieren Sie die Rohrlänge für eine effizientere Konstruktion

Bei Pipeline-Projekten über große Entfernungen können längere Rohrabschnitte die Anzahl der Schweißpunkte vor Ort verringern.

ZHONGTIAN kann maßgeschneiderte Rohrlängen entsprechend den Transportbedingungen und Bauanforderungen bereitstellen.

Warum sollten Sie sich für spiralgeschweißte Stahlrohre mit großem Durchmesser von ZHONGTIAN entscheiden?

1. Professionelle Fähigkeit zur Herstellung von Rohren mit großem Durchmesser

ZHONGTIAN ist ein professioneller Hersteller und Lieferant von spiralgeschweißten Stahlrohren mit großem Durchmesser in China, der sich auf die Herstellung von SSAW-Stahlrohren mit großem Durchmesser spezialisiert hat.

Mit fortschrittlicher Spiralschweißtechnologie und flexiblen Fertigungskapazitäten unterstützt ZHONGTIAN Kunden mit maßgeschneiderten Lösungen für Infrastruktur-, Industrie- und Energieprojekte.

2. Maßgeschneiderte technische Lösungen

ZHONGTIAN bietet maßgeschneiderte Lösungen in den Bereichen Durchmesser, Wandstärke, Materialqualität, Rohrlänge und Korrosionsschutzbehandlung.

Dadurch können Kunden geeignete Stahlrohrprodukte mit großem Durchmesser für unterschiedliche Betriebsumgebungen auswählen.

3. Strenges Qualitätskontrollsystem

Von der Rohstoffinspektion bis zur Prüfung fertiger Rohre wendet ZHONGTIAN strenge Qualitätsmanagementverfahren an.

Durch Ultraschallprüfung, Röntgenprüfung, hydraulische Prüfung und Maßprüfung wird jedes Rohr so ​​hergestellt, dass eine stabile Qualität und zuverlässige Leistung erreicht werden.

FAQ

1. Was ist der Unterschied zwischen Spiralrohren mit großem Durchmesser und geraden Nahtrohren mit großem Durchmesser?

Spiralgeschweißte Stahlrohre mit großem Durchmesser werden aufgrund ihrer flexiblen Fertigungsmöglichkeiten und Kostenvorteile hauptsächlich für Fernleitungen, erdverlegte Projekte und Transportsysteme mit großem Durchfluss ausgewählt.

Gerade Nahtrohre mit großem Durchmesser können in einigen Anwendungen, die eine hohe Maßgenauigkeit oder besondere technische Bedingungen erfordern, Vorteile haben. Die Auswahl sollte sich nach den Projektanforderungen richten.

2. Können spiralgeschweißte Stahlrohre mit großem Durchmesser oberirdisch verwendet werden?

Ja. SSAW-Stahlrohre mit großem Durchmesser können für oberirdische Anwendungen verwendet werden, wenn geeignete Stützstrukturen entworfen werden. Da Rohre mit großem Durchmesser ein erhebliches Gewicht haben, sollten Stützabstände, Lastberechnung und Installationsmethoden den technischen Designanforderungen entsprechen, um Verformungen zu vermeiden.

3. Was ist der maximale Durchmesser von spiralgeschweißten Stahlrohren mit großem Durchmesser?

ZHONGTIAN kann üblicherweise spiralgeschweißte Stahlrohre mit großem Durchmesser bis zu einem Durchmesser von 3620 mm (DN3600) herstellen. Für spezielle technische Anforderungen können kundenspezifische Spezifikationen für größere Durchmesser entsprechend den Projektbedingungen besprochen werden.
