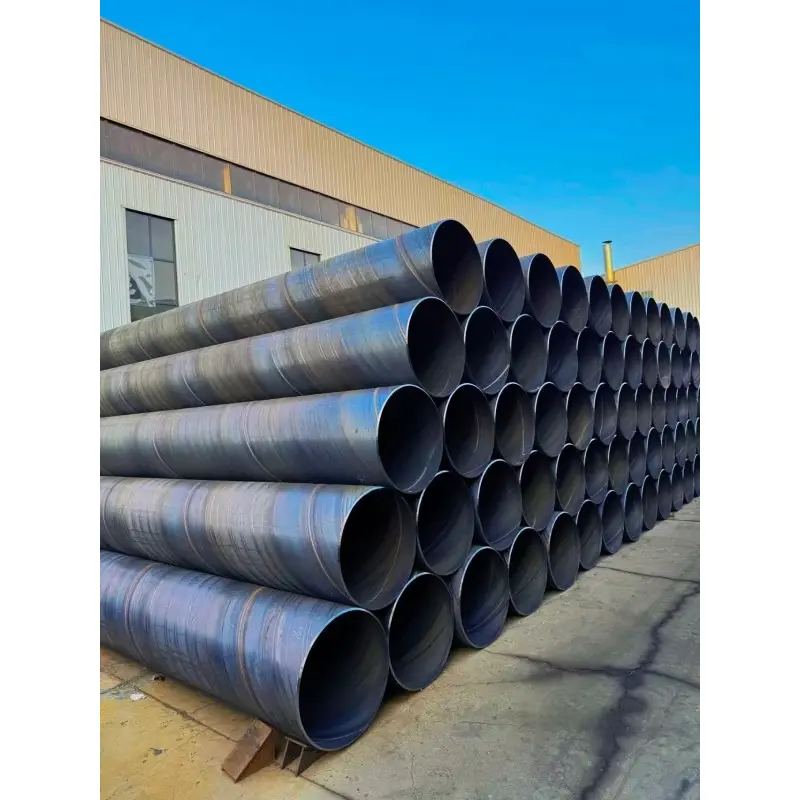

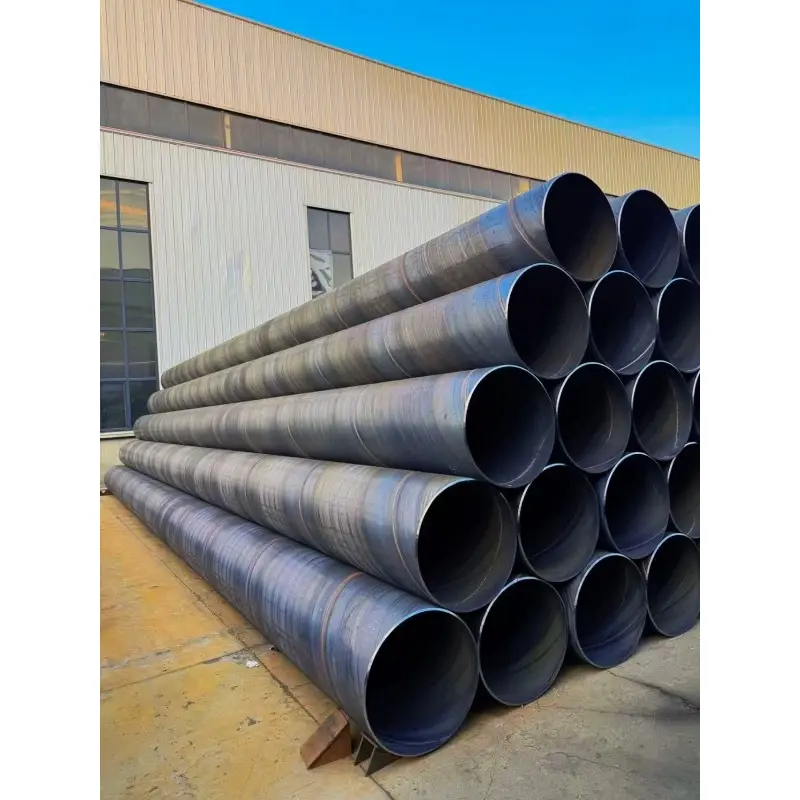

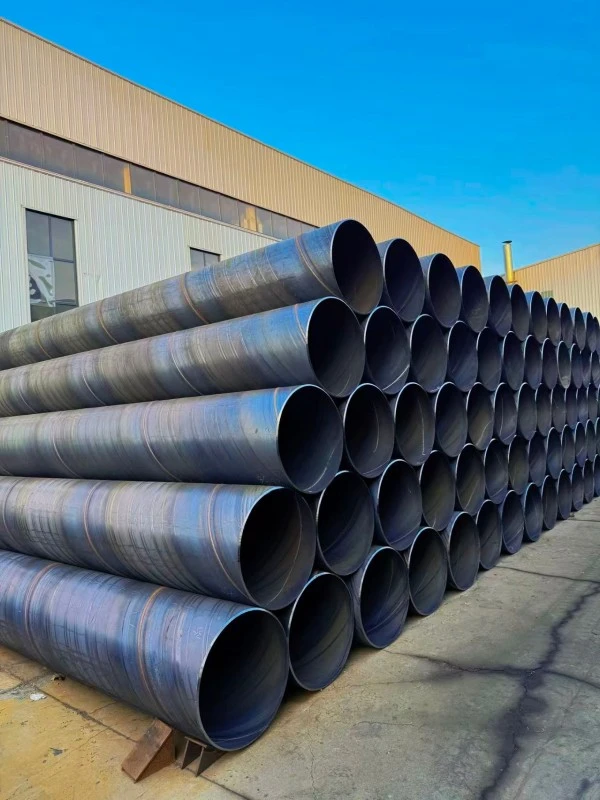

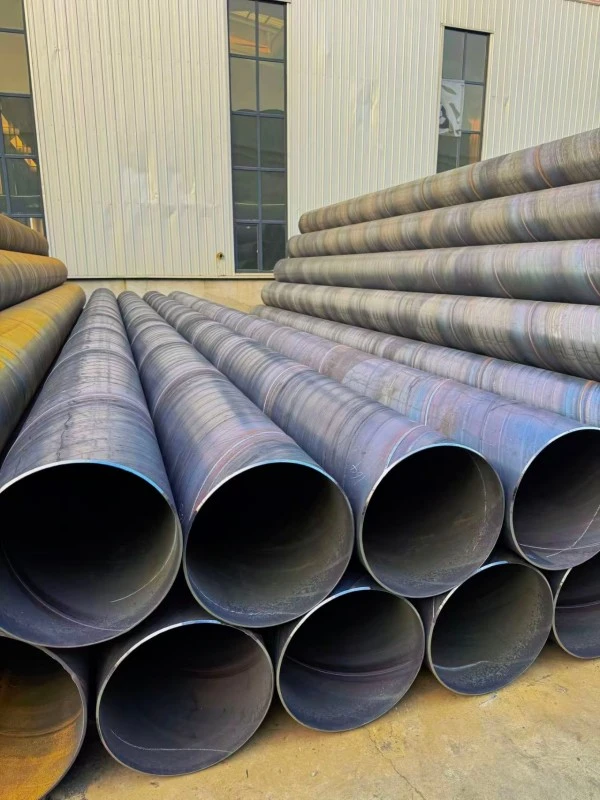

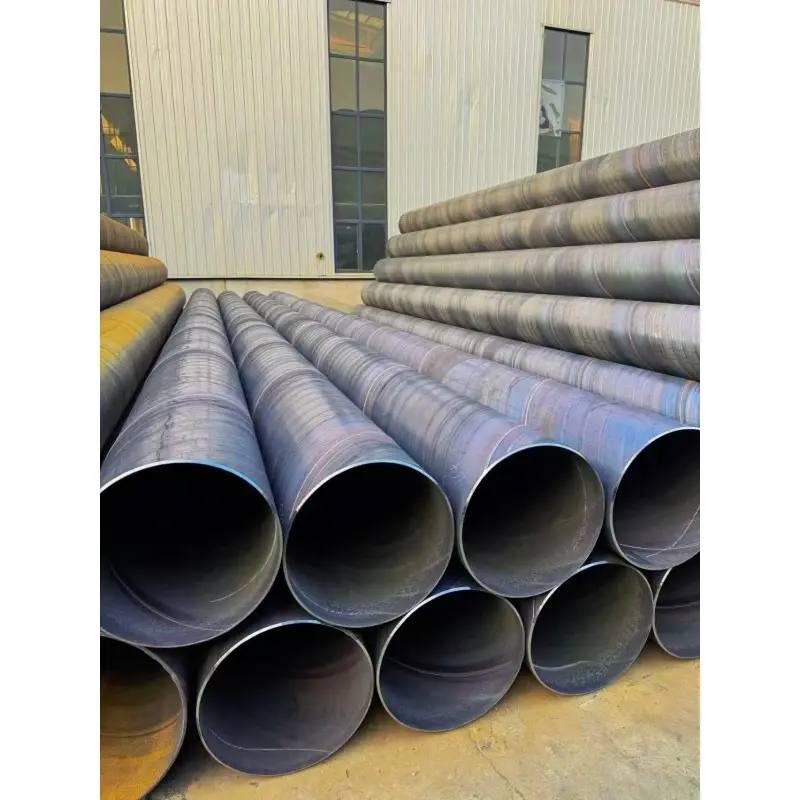

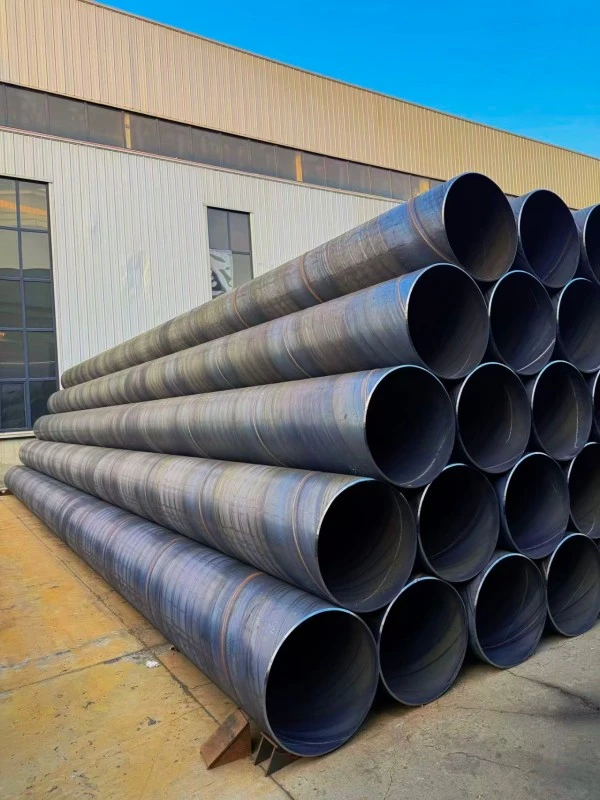

Dünnwandiges spiralgeschweißtes Stahlrohr

Dünnwandiges spiralgeschweißtes Stahlrohr, auch dünnwandiges SSAW-Stahlrohr genannt, ist eine Art spiralnahtgeschweißtes Stahlrohr, das durch kontinuierliches Formen warmgewalzter Stahlbänder in Spiralformen und Schweißen der Innen- und Außennähte durch doppelseitiges Unterpulverschweißen hergestellt wird.

Zu den Hauptmerkmalen dieses Produkts gehören eine dünne Wandstärke, die Möglichkeit eines großen Durchmessers, eine leichte Struktur, eine hohe Materialausnutzung und eine stabile mechanische Leistung. Im Vergleich zu dickwandigen spiralgeschweißten Stahlrohren werden dünnwandige SSAW-Stahlrohre hauptsächlich in Niederdruckanwendungen eingesetzt, bei denen Leichtbau und wirtschaftlicher Betrieb wichtig sind.

In der Stahlrohrindustrie werden Rohre mit einer Wandstärke ≤12 mm und einem Durchmesser über DN200 im Allgemeinen als dünnwandige spiralgeschweißte Stahlrohre klassifiziert. Die üblicherweise gewählte Wandstärke beträgt etwa 5 mm für DN200-Rohre, 5–8 mm für DN300–DN800-Rohre und 8–12 mm für DN1000- und größere Rohre.

Hauptspezifikationen

Von ZHONGTIAN gelieferte dünnwandige spiralgeschweißte Stahlrohre sind in Außendurchmessern von φ219 mm bis φ3620 mm erhältlich und decken DN200 bis DN3600 ab. Der am häufigsten verwendete Durchmesserbereich ist DN600–DN2000, was den Anforderungen großer kommunaler und industrieller Rohrleitungsprojekte entspricht.

Die verfügbaren Wandstärken umfassen 5 mm, 6 mm, 7 mm, 8 mm, 10 mm und 12 mm. Zu den Hauptmaterialqualitäten gehören Q235B, Q355B und L245, je nach unterschiedlichen Druckanforderungen und Anwendungsbedingungen.

Die Standardrohrlänge beträgt in der Regel 6–12 Meter, je nach Projektanforderung können aber auch kundenspezifische Längen von 15–18 Metern gefertigt werden. Die Produkte können gemäß den Standards SY/T 5037, GB/T 9711.1 und API 5L PSL1 hergestellt werden.

Der normale Arbeitsdruckbereich beträgt 0,6 MPa, 1,0 MPa und 1,6 MPa, wodurch sie für Flüssigkeitstransportsysteme mit niedrigem und mittlerem Druck geeignet sind.

Hauptmerkmale

1. Leichtes Design und effiziente Installation

Aufgrund der geringeren Wandstärke haben dünnwandige spiralgeschweißte Stahlrohre ein deutlich geringeres Gewicht im Vergleich zu herkömmlichen dickwandigen Stahlrohren mit demselben Durchmesser. Die leichte Struktur reduziert die Transportkosten, den Hebeaufwand und den Installationsaufwand beim Bau großer Rohrleitungen.

Bei Fernwassertransportprojekten, kommunalen Rohrleitungssystemen und temporären Rohrleitungsnetzen trägt die Leichtbauweise dazu bei, die Baueffizienz zu verbessern und die Gesamtprojektkosten zu senken. Es eignet sich besonders für Projekte, bei denen Installationsgeschwindigkeit und Transportkomfort wichtige Faktoren sind.

2. Gute Ringsteifigkeit und Setzungswiderstand

Obwohl dünnwandige SSAW-Stahlrohre eine dünnere Wandkonstruktion aufweisen, sorgt ihre spiralgeschweißte Struktur für zuverlässige Ringsteifigkeit und Verformungsbeständigkeit. Die spiralförmige Schweißnaht verteilt die Belastung gleichmäßiger entlang des Rohrkörpers und verbessert so den Widerstand gegen äußeren Druck, Bodenbewegungen und ungleichmäßige Fundamentsetzungen.

Bei erdverlegten Rohrleitungsanwendungen trägt diese Struktur zur Aufrechterhaltung einer stabilen Leistung unter normalen Installationsbedingungen bei und verringert das Risiko einer Verformung durch Bodenveränderungen.

3. Glatte Innenfläche und geringer Strömungswiderstand

Das doppelseitige Unterpulverschweißverfahren sorgt für eine stabile Schweißqualität und verbessert den inneren Oberflächenzustand des Rohres. Im Vergleich zu herkömmlichen Schweißkonstruktionen weist die Innenfläche dünnwandiger spiralgeschweißter Stahlrohre einen geringeren Strömungswiderstand auf.

Dieser Vorteil macht es für den Wassertransport, Lüftungssysteme, Entstaubungsleitungen und industrielle Zirkulationssysteme geeignet, bei denen eine effiziente Flüssigkeits- oder Luftbewegung erforderlich ist.

4. Wirtschaftliche Pipeline-Lösung mit großem Durchmesser

Dünnwandige spiralgeschweißte Stahlrohre bieten eine wirtschaftliche Lösung für Niederdruck-Rohrleitungsanwendungen mit großem Durchmesser. Im Vergleich zu nahtlosen Stahlrohren und einigen geraden nahtgeschweißten Rohren bieten spiralgeschweißte Stahlrohre eine höhere Materialausnutzungseffizienz und niedrigere Herstellungskosten.

Bei großen Infrastrukturprojekten mit langen Pipeline-Entfernungen kann dieses Produkt den Stahlverbrauch, die Transportkosten und die Bauinvestitionen effektiv reduzieren und gleichzeitig eine zuverlässige Leistung gewährleisten.

5. Zuverlässige Schweißqualität und Inspektion

Das dünnwandige SSAW-Stahlrohr von ZHONGTIAN wird mithilfe fortschrittlicher doppelseitiger Unterpulverschweißtechnologie in Kombination mit strengen Qualitätskontrollverfahren hergestellt.

Während der Produktion wird jedes Rohr einer Maßprüfung, einer Schweißnahtqualitätsprüfung und einer Hydraulikdruckprüfung unterzogen. Je nach Kundenwunsch können Ultraschallprüfungen und Röntgenprüfungen eingesetzt werden, um die Schweißleistung zu überprüfen und eine stabile Produktqualität sicherzustellen.

6. Flexible Fertigungskapazität für große Durchmesser

Einer der Hauptvorteile von dünnwandigen spiralgeschweißten Stahlrohren ist die Fähigkeit, durch Spiralformungstechnologie eine Produktion mit großem Durchmesser zu erreichen.

Im Vergleich zu nahtlosen Stahlrohren können spiralgeschweißte Stahlrohre in größeren Durchmessern mit besserer Produktionsflexibilität und Materialeffizienz hergestellt werden. Dadurch eignen sie sich für große Wasserbau-, kommunale Infrastruktur- und industrielle Pipelineprojekte.

Produktanwendungen

1. Kommunale Wasserversorgungs- und Entwässerungsleitung

Dünnwandige spiralgeschweißte Stahlrohre werden häufig in kommunalen Wasserversorgungs- und Entwässerungssystemen eingesetzt, darunter städtische Wasserübertragungsleitungen, Regenwasserentwässerungsnetze, Abwasserleitungen und Wasserumleitungsprojekte.

Aufgrund seines großen Durchmessers, seiner leichten Struktur und seiner wirtschaftlichen Kosten bietet dieser Typ von SSAW-Stahlrohren eine effiziente Lösung für den Bau von kommunalen Fernleitungen. Es kann Installationsschwierigkeiten reduzieren und gleichzeitig die Anforderungen des großvolumigen Flüssigkeitstransports erfüllen.

2. Industrielle Lüftungs- und Staubentfernungssysteme

Dünnwandige SSAW-Stahlrohre werden häufig in industriellen Lüftungssystemen, Fabrikabgasleitungen, Staubsammelsystemen und Luftversorgungsnetzen eingesetzt.

Sein großer Durchmesser und die glatte Innenfläche tragen dazu bei, den Luftstromwiderstand zu verringern und die Transporteffizienz zu verbessern. Es eignet sich für Fabriken, Werkstätten und Industrieanlagen, die zuverlässige Belüftungs- und Staubentfernungslösungen benötigen.

3. Landwirtschaftliche Bewässerung und Wasserbau

Dünnwandige spiralgeschweißte Stahlrohre eignen sich für landwirtschaftliche Bewässerungssysteme, den Wassertransport in Stauseen, die Hochwasserschutzentwässerung und andere Niederdruckwasserbauprojekte.

Das Design mit großem Durchmesser ermöglicht eine effiziente Wasserübertragung über große Entfernungen, während die leichte Struktur dazu beiträgt, die Installations- und Transportkosten im Vergleich zu schwereren Stahlrohrlösungen zu senken.

4. Temporäre Pipeline-Netzwerke

Aufgrund seines geringen Gewichts und der einfachen Installation werden dünnwandige spiralgeschweißte Stahlrohre häufig für temporäre Rohrleitungsanwendungen verwendet, einschließlich der Wasserversorgung auf Baustellen, temporärer Entwässerungssysteme und kurzfristiger technischer Projekte.

Im Vergleich zu permanenten Pipeline-Lösungen bietet es Vorteile in Bezug auf Kostenkontrolle, Installationsgeschwindigkeit und Flexibilität, wenn Pipelines nach Projektabschluss verlegt oder entfernt werden müssen.

5. Leichtbau-Strukturanwendungen

Dünnwandige spiralgeschweißte Stahlrohre können auch in leichten Strukturanwendungen wie großen Gewächshausfundamenten, Stützsäulen, temporären Stützen und industriellen Hilfskonstruktionen verwendet werden.

Es eignet sich jedoch hauptsächlich für nicht primär tragende Anwendungen und sollte schwere Baustahlrohre in Projekten, die eine hohe mechanische Festigkeit oder extreme Belastungsbedingungen erfordern, nicht ersetzen.

6. Industrieller Flüssigkeitstransport mit niedrigem Druck

Dünnwandige SSAW-Stahlrohre können für industrielle Niederdruck-Flüssigkeitstransportsysteme verwendet werden, einschließlich Umlaufwasserleitungen, Heizungszweigleitungen und allgemeiner industrieller Flüssigkeitstransport.

Für Anwendungen mit einem Arbeitsdruck unter 1,6 MPa bietet dieses Produkt ein praktisches Gleichgewicht zwischen Leistung, Installationseffizienz und Projektkosten.

Herstellungsprozess

1. Vorbereitung der Stahlspulen und Kantenbearbeitung

Die Produktion dünnwandiger spiralgeschweißter Stahlrohre beginnt mit hochwertigen warmgewalzten Stahlspulen. Die Stahlspulen werden abgewickelt, ausgerichtet und durch Kantenfräsen bearbeitet, um genaue Formmaße und stabile Schweißbedingungen zu gewährleisten.

Die richtige Vorbereitung der Rohmaterialien trägt zur Verbesserung der Rohrgenauigkeit, der Schweißkonsistenz und der allgemeinen Produktzuverlässigkeit bei.

2. Spiralbildungsprozess

Während der Produktion gelangt das bearbeitete Stahlband in die Umformanlage und wird entsprechend dem vorgesehenen Umformwinkel kontinuierlich zu einer spiralförmigen Rohrstruktur geformt.

Die Spiralformungstechnologie ermöglicht es Herstellern, Stahlrohre mit großem Durchmesser und flexiblen Spezifikationen herzustellen und gleichzeitig eine effiziente Materialausnutzung aufrechtzuerhalten.

3. Doppelseitiges Unterpulverschweißen

Die inneren und äußeren Spiralnähte werden im doppelseitigen Unterpulverschweißverfahren verschweißt.

Dieses Schweißverfahren sorgt für tiefe Eindringtiefe, stabile Schweißfestigkeit und gute mechanische Leistung. Durch den Schweißprozess wird sichergestellt, dass die Spiralnaht normalen Betriebsdrücken und Einsatzbedingungen standhält.

4. Zerstörungsfreie Prüfung und Qualitätsprüfung

Nach dem Schweißen werden dünnwandige SSAW-Stahlrohre strengen Prüfverfahren unterzogen, einschließlich Ultraschallprüfung, Röntgenprüfung, Maßmessung und Überprüfung der Schweißqualität.

ZHONGTIAN befolgt kontrollierte Inspektionsverfahren, um sicherzustellen, dass jedes Rohr den Kundenanforderungen an Festigkeit, Genauigkeit und Zuverlässigkeit entspricht.

5. Hydraulikdruckprüfung

An fertigen Rohren werden hydraulische Tests durchgeführt, um die Druckfestigkeit und die Leckageleistung zu überprüfen.

Die Rohre werden unter festgelegten Druckbedingungen getestet, um einen zuverlässigen Betrieb beim Transport von Wasser und anderen Niederdruckflüssigkeiten zu gewährleisten.

6. Schneiden, Beschichten und Endbearbeitung

Nach der Prüfung werden die Rohre auf die vom Kunden gewünschte Länge zugeschnitten und für die Auslieferung vorbereitet.

Je nach Anwendungsumgebung kann ZHONGTIAN maßgeschneiderte Oberflächenschutzlösungen anbieten, einschließlich Epoxidbeschichtung, IPN8710-Beschichtung und 3PE-Korrosionsschutzbeschichtung.

Vergleich mit anderen Stahlrohren

1. Dünnwandiges spiralgeschweißtes Rohr im Vergleich zu dickwandigem spiralgeschweißtem Rohr

Dünnwandige spiralgeschweißte Stahlrohre sind hauptsächlich für Niederdruckanwendungen mit einer Wandstärke im Allgemeinen zwischen 5 und 12 mm konzipiert, während dickwandige spiralgeschweißte Stahlrohre für höhere Drücke und schwerere Strukturanwendungen verwendet werden.

Im Vergleich zu dickwandigen spiralgeschweißten Rohren bieten dünnwandige Produkte ein geringeres Gewicht, eine einfachere Installation und eine bessere Kosteneffizienz, während dickwandige Rohre eine höhere Druckbeständigkeit für anspruchsvolle Umgebungen bieten.

2. Dünnwandiges, spiralgeschweißtes Rohr im Vergleich zu geraden, nahtgeschweißten Rohren

Im Vergleich zu geraden nahtgeschweißten Rohren bieten dünnwandige SSAW-Stahlrohre Vorteile hinsichtlich der Produktionsfähigkeit bei großen Durchmessern und der Fertigungsflexibilität.

Spiralgeschweißte Stahlrohre können Durchmesser über 3000 mm erreichen, während gerade Nahtrohre in der Regel einen eingeschränkteren Durchmesserbereich haben. Daher werden dünnwandige spiralgeschweißte Stahlrohre häufig für große Wasserbau- und kommunale Pipelineprojekte ausgewählt.

3. Dünnwandiges spiralgeschweißtes Rohr im Vergleich zu nahtlosem Stahlrohr

Im Vergleich zu nahtlosen Stahlrohren bieten dünnwandige spiralgeschweißte Stahlrohre eine bessere Kosteneffizienz für Niederdruckanwendungen mit großem Durchmesser.

Nahtlose Stahlrohre werden hauptsächlich in Hochdruck- und Spezialanwendungen eingesetzt, während spiralgeschweißte Rohre eher für Infrastrukturprojekte geeignet sind, die einen großen Durchmesser, einen wirtschaftlichen Transport und eine effiziente Installation erfordern.

Korrosionsschutz und Lebensdauer

1. Schutz vergrabener Wasserleitungen

Für unterirdische Wasserversorgungs- und Entwässerungsanwendungen können dünnwandige spiralgeschweißte Stahlrohre mit einer Epoxidkohlenteerbeschichtung oder einer Korrosionsschutzbeschichtung IPN8710 behandelt werden.

Bei geeigneten Installationsbedingungen kann die erwartete Lebensdauer je nach Bodenumgebung und Wartungsbedingungen etwa 15–20 Jahre betragen.

2. Schutz des Innenlüftungssystems

Bei Lüftungs-, Abgas- und industriellen Lufttransportsystemen umfasst der Oberflächenschutz normalerweise eine Rostschutzbeschichtung oder eine Kaltverzinkungsbehandlung.

Diese Schutzmethode bietet eine ausreichende Korrosionsbeständigkeit für Innenräume und kann eine Lebensdauer von ca. 10–15 Jahren erreichen.

3. Schutz unterirdischer Rohrleitungen mit hohen Anforderungen

Für Projekte, die eine höhere Korrosionsbeständigkeit erfordern, können dünnwandige SSAW-Stahlrohre mit einer 3PE-Korrosionsschutzbeschichtung geliefert werden.

Das dreischichtige Polyethylen-Beschichtungssystem bietet einen verbesserten Schutz gegen Feuchtigkeit, Bodenkorrosion und äußere Umwelteinflüsse mit einer potenziellen Lebensdauer von 25–30 Jahren unter geeigneten Bedingungen.

Auswahlhilfe

1. Wählen Sie „Nach Arbeitsdruck“.

Bei der Auswahl dünnwandiger spiralgeschweißter Stahlrohre sollte zunächst der Betriebsdruck des Rohrleitungssystems berücksichtigt werden.

Für Anwendungen mit einem Arbeitsdruck ≤1,6 MPa sind im Allgemeinen dünnwandige spiralgeschweißte Stahlrohre geeignet. Für höhere Druckbedingungen über 2,5 MPa werden dickwandige spiralgeschweißte Stahlrohre oder andere hochfeste Rohrlösungen empfohlen.

2. Wählen Sie nach Durchmesser und Wandstärke

Die erforderliche Wandstärke sollte entsprechend dem Rohrdurchmesser, den Betriebsbedingungen und der Installationsumgebung ausgewählt werden.

Beispielsweise verwenden DN600-Rohrleitungen üblicherweise eine Wandstärke von 6–8 mm, DN1000-Rohrleitungen verwenden im Allgemeinen eine Wandstärke von 8–10 mm und Rohrleitungen mit DN1500 oder einem größeren Durchmesser erfordern normalerweise eine Wandstärke von 10–12 mm.

3. Wählen Sie „Nach Materialqualität“.

Q235B wird aufgrund seiner ausgewogenen Leistung und seines Kostenvorteils häufig für allgemeine Niederdruck-Rohrleitungsanwendungen ausgewählt.

Q355B eignet sich für Projekte, die eine höhere Festigkeit erfordern, während L245 häufig für Pipeline-Transportanwendungen verwendet wird, bei denen bestimmte Materialstandards erforderlich sind.

4. Nicht empfohlene Anwendungen

Dünnwandige spiralgeschweißte Stahlrohre werden nicht für Hochdruck-Öl- und Gasleitungen, Hochtemperatur-Dampfsysteme, schwer tragende Pfähle oder stark korrosive chemische Umgebungen empfohlen.

Für diese Anwendungen sollten Kunden Stahlrohre mit höheren Druckstufen, stärkeren mechanischen Eigenschaften oder spezieller Korrosionsbeständigkeit wählen.

Warum sollten Sie sich für dünnwandige spiralgeschweißte Stahlrohre von ZHONGTIAN entscheiden?

1. Professionelle Fähigkeit zur Herstellung von Stahlrohren

ZHONGTIAN ist ein professioneller Hersteller und Lieferant von dünnwandigen spiralgeschweißten Stahlrohren in China, der maßgeschneiderte SSAW-Stahlrohrlösungen für internationale Kunden anbietet.

Mit professioneller Produktionserfahrung und ausgereiften Herstellungsprozessen unterstützt ZHONGTIAN verschiedene Ingenieurprojekte, darunter kommunale Infrastruktur, Industriepipelines und Wassertransportsysteme.

2. Maßgeschneiderte Produktlösungen

ZHONGTIAN kann maßgeschneiderte Lösungen entsprechend den Projektanforderungen anbieten, einschließlich Rohrdurchmesser, Wandstärke, Länge, Materialqualität und Korrosionsschutzbehandlung.

Diese Flexibilität ermöglicht es Kunden, geeignete dünnwandige SSAW-Stahlrohrprodukte für verschiedene Betriebsumgebungen zu erhalten.

3. Strenges Qualitätskontrollsystem

Von der Rohstoffinspektion bis zur Endproduktprüfung wendet ZHONGTIAN während des gesamten Produktionsprozesses strenge Qualitätsmanagementverfahren an.

Jedes Rohr wird mit kontrollierter Schweißtechnik, Prüfverfahren und Prüfstandards hergestellt, um stabile Qualität und zuverlässige Leistung zu gewährleisten.

FAQ

1. Können dünnwandige spiralgeschweißte Stahlrohre für Gewächshauskonstruktionen verwendet werden?

Dünnwandige spiralgeschweißte Stahlrohre können für große Gewächshausfundamente oder Stützsäulen verwendet werden, bei denen eine strukturelle Unterstützung mit größerem Durchmesser erforderlich ist.

Bei gewöhnlichen Gewächshausrahmen werden jedoch in der Regel kleinere verzinkte Rundrohre oder Ovalrohre verwendet, da diese leichter, einfacher zu installieren und für den Standard-Gewächshausbau wirtschaftlicher sind.

2. Was ist der Unterschied zwischen dünnwandigen SSAW-Stahlrohren und verzinkten Rohren?

Dünnwandige SSAW-Stahlrohre sind hauptsächlich für den Flüssigkeitstransport mit großem Durchmesser und niedrigem Druck sowie für leichte Strukturanwendungen konzipiert.

Bei verzinkten Rohren handelt es sich im Allgemeinen um Rohre mit kleinerem Durchmesser, die für Wassersysteme, Gerüste, Gewächshauskonstruktionen und allgemeine Bauanwendungen verwendet werden. Die beiden Produkte dienen unterschiedlichen technischen Zwecken.

3. Verformen sich dünnwandige spiralgeschweißte Stahlrohre leicht?

Qualifizierte dünnwandige spiralgeschweißte Stahlrohre weisen bei richtiger Auswahl und Installation eine ausreichende Ringsteifigkeit und Verformungsbeständigkeit auf.

Unter normalen erdverlegten oder oberirdischen Betriebsbedingungen kann das Rohr eine stabile Leistung aufrechterhalten. Es sollte jedoch nicht außerhalb des vorgesehenen Druckbereichs oder in stark belasteten und stark korrosiven Umgebungen verwendet werden.
